薄型防噴流ギャラリー【硫化水素対策仕様】 IP55 (カテゴリー2)

用 途 用途
下水処理場や地熱発電所、石油化学工場など硫化水素ガスの影響を受けやすいキュービクル・配電盤等の「通気ギャラリー」としてご使用ください。
特長 特長
  1. 外気中の硫化水素ガスの浸入を抑制し、盤内機器の腐食を防ぎます。
  2. 化学吸着のため、低濃度雰囲気でも優れた吸着力を有しています。
※硫化水素対策フィルター交換時期の目安は
 ファン無:0.1ppmで1年(12型)、3年(20・45型)
 ファン付:0.1ppmで全サイズ9ヶ月 です。
 高濃度な環境下では上記より早期に交換が必要となります。

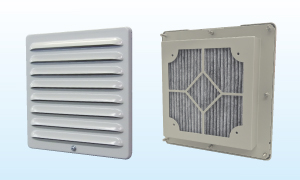

【アウタールーバーの色は2色から選べます!】

取 付 方 法
【フィルターの交換方法】
⑥アウタールーバー取付ねじを外し、①アウタールーバーと②インナールーバーを外すと前面から簡単にフィルターを
取り外すことができます。



  部 品 名 材 質 仕 様
アウタールーバー ■GTS-○Wタイプ
SUS304 1.5mm 5Y7/1塗装付き(半ツヤ)
■GTS-○CRタイプ
SUS304 1.5mm 2.5Y9/1塗装付き(半ツヤ)
インナールーバー  ポリプロピレン(難燃性:UL94 V-0)
硫化水素除去フィルター  ヤシガラ活性炭入黒不織布
フィルターケース  SUS304 1.2mm 5Y7/1塗装付き
防水パッキン  CRスポンジ(難燃性:UL94 HF-1)
アウタールーバー取付ねじ  SUS(+)なべ 平W・ナイロンW組込 M5
皿ばねナット  SUS M6 (GTS-12○のみM5)

注意
・締付ナットは均等に締め付けてください。
・適正締付トルクは1.96N・m(20kgf・cm)です。

※この製品の仕様は改良のため予告なく変更する場合があります。

【ファン無し品

 GTS-12シリーズ
 GTS-20シリーズ
 GTS-45シリーズ

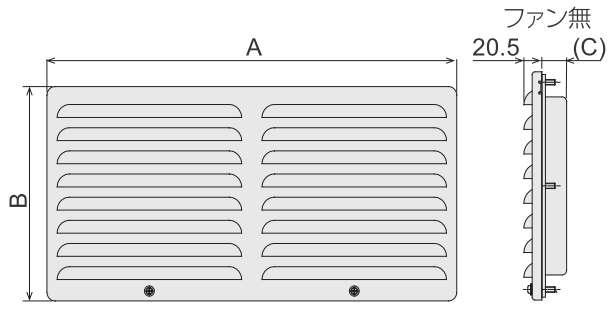

  品 番 アウター
ルーバー色
A B (C) 前面開口部
面積(cm2)
交換用
フィルター
品番
販売単位
ファン無 GTS-12W-RYU 5Y7/1 160 160 34.5 60 GTS12-FRYU 2台

GTS-12CR-RYU

2.5Y9/1 160 160 34.5 60 GTS12-FRYU 2台
ファン無
完全前面メンテナンス
GTS-12W-RYU-FF 5Y7/1 160 160 34.5 60 GTS12-FRYU 2台
GTS-12CR-RYU-FF 2.5Y9/1 160 160 34.5 60 GTS12-FRYU 2台
ファン無 GTS-20W-RYU 5Y7/1 250 250 34.5 125 GTS20-FRYU 1台
GTS-20CR-RYU 2.5Y9/1 250 250 34.5 125 GTS20-FRYU 1台
ファン無

GTS-45W-RYU

5Y7/1 500 250 34.5 250 GTS45-FRYU* 1台
GTS-45CR-RYU 2.5Y9/1 500 250 34.5 250 GTS45-FRYU* 1台

*硫化水素除去フィルター1組(2枚)の品番です

【換気ファン付 保護等級:IP45】
 GTS-12シリーズ
 GTS-20シリーズ
 GTS-45シリーズ

  品 番 アウター
ルーバー色
A B (C) D 前面開口部
面積(cm2)
付属ファン 最大風量
(m3/min)
50/60Hz
交換用
フィルター
品番
販売単位
仕 様 品 番
ファン付 GTS-12W-RYU-F1 5Y7/1 160 160 77

-

60 AC100V 1個 山洋電気
109S005
0.53/0.60 GTS12-FRYU 2台
GTS-12W-RYU-F2 AC200V 1個 山洋電気
109S008
ファン付 GTS-12CR-RYU-F1 2.5Y9/1 160 160 77 - 60 AC100V 1個 山洋電気
109S005
0.53/0.60 GTS12-FRYU 2台
GTS-12CR-RYU-F2 AC200V 1個 山洋電気
109S008
ファン+
端子台付
GTS-12W-RYU-FTK1 5Y7/1 160 160 77 47 60 AC100V 1個 山洋電気
109S005
0.53/0.60 GTS12-FRYU 2台
GTS-12W-RYU-FTK2 AC200V 1個 山洋電気
109S008
ファン+
端子台付
GTS-12CR-RYU-FTK1 2.5Y9/1 160 160 77 47 60 AC100V 1個 山洋電気
109S005
0.53/0.60 GTS12-FRYU 2台
GTS-12CR-RYU-FTK2 AC200V 1個 山洋電気
109S008
ファン付
完全前面メンテナンス
GTS-12W-RYU-FF-F1 5Y7/1 160 160 77 - 60 AC100V 1個 山洋電気
109S005
0.53/0.60 GTS12-FRYU 2台
GTS-12W-RYU-FF-F2 AC200V 1個 山洋電気
109S008
ファン付
完全前面メンテナンス
GTS-12CR-RYU-FF-F1 2.5Y9/1 160 160 77 - 60 AC100V 1個 山洋電気
109-601
0.53/0.60 GTS12-FRYU 2台
GTS-12CR-RYU-FF-F2 AC200V 1個 山洋電気
109-602
ファン付 GTS-20W-RYU-F1 5Y7/1 250 250 95 - 125 AC100V 1個 山洋電気
109-601
1.62/1.80 GTS20-FRYU 1台
GTS-20W-RYU-F2 AC200V 1個 山洋電気
109-602
ファン付 GTS-20CR-RYU-F1 2.5Y9/1 250 250 95 - 125 AC100V 1個 山洋電気
109-601
1.62/1.80 GTS20-FRYU 1台
GTS-20CR-RYU-F2 AC200V 1個 山洋電気
109-602
ファン+
端子台付
GTS-20W-RYU-FTK1 5Y7/1 250 250 95 20 125 AC100V 1個 山洋電気
109-601
1.62/1.80 GTS20-FRYU 1台
GTS-20W-RYU-FTK2 AC200V 1個 山洋電気
109-602
ファン+
端子台付
GTS-20CR-RYU-FTK1 2.5Y9/1 250 250 95 20 125 AC100V 1個 山洋電気
109-601
1.62/1.80 GTS20-FRYU 1台
GTS-20CR-RYU-FTK2 AC200V 1個 山洋電気
109-602
ファン付 GTS-45W-RYU-F1 5Y7/1 500 250 95 - 250 AC100V 2個 山洋電気
109-601
2.89/3.21 GTS45-FRYU* 1台
GTS-45W-RYU-F2 AC200V 2個 山洋電気
109-602
ファン付 GTS-45CR-RYU-F1 2.5Y9/1 500 250 95 - 250 AC100V 2個 山洋電気
109-601
2.89/3.21 GTS45-FRYU* 1台
GTS-45CR-RYU-F2 AC200V 2個 山洋電気
109-602
ファン+
端子台付
GTS-45W-RYU-FTK1 5Y7/1 500 250 95 - 250 AC100V 2個 山洋電気
109-601
2.89/3.21 GTS45-FRYU* 1台
GTS-45W-RYU-FTK2 AC200V 2個 山洋電気
109-602
ファン+
端子台付
GTS-45CR-RYU-FTK1 2.5Y9/1 500 250 95 - 250 AC100V 2個 山洋電気
109-601
2.89/3.21 GTS45-FRYU* 1台
GTS-45CR-RYU-FTK2 AC200V 2個 山洋電気
109-602

*硫化水素除去フィルター1組(2枚)の品番です

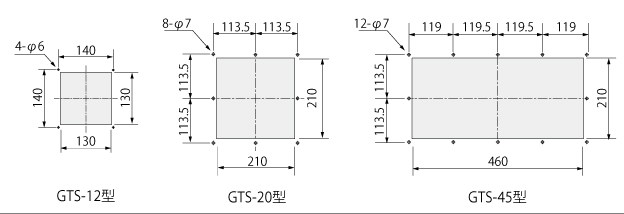

パネルカット【A】
※通常はこちらの寸法でパネルを加工してください。

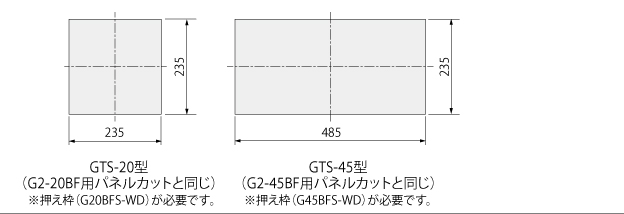

パネルカット【B】
※従来型防噴流ギャラリー G2-※※BF型と同じパネルカットでも取付可能です。
 ただし、押え枠(別売品)が必要です。

注意
・締付ナットは均等に締め付けてください。
・適正締付トルクは1.96N・m(20kgf・cm)です。

※この製品の仕様は改良のため予告なく変更する場合があります。

防水検証動画 (社内検証)

本映像は、煙発生器とシャワーを用いて空気を通し、水を止める検証を撮影したものです。
斜め下から直近から散水をかけても内部に水が入ることがありません。
内部側のフィルターが濡れないので圧損が増加することなく空気を取り入れることができ、IP45の性能を有しています。

薄型防噴流ギャラリー(ガラリ) GTSの取付方

※使用しているギャラリー(ガラリ)はGTS-20W-STです。

注意
・筺体など、本製品を取り付ける面に反りや歪みがあるとき、またパッキンに劣化等が認められるときなどには
 所定の防水性能が得られない場合があります。そのような場合にはシリコーンなどによるコーキング処理をおすすめします。
・ナット締付の際は各所均等なトルクで締め付けてください。推奨締付トルクは20kgf・cm(1.96N・m)です。
・所定の防水性能を満足させるため、機器は地平面に対して垂直に、傾きの無いように取り付けて下さい。
