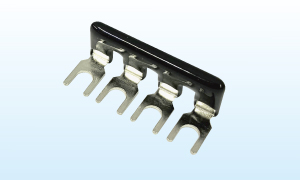

リレー用渡りバー WB-7-4B-L
-
用途
- リレーソケット等の端子部渡り配線にご使用ください。
《適合機種》 オムロン）PYFZ-14シリーズ -
特長
- 端子部90°折り曲げタイプのため、上段の端子に取り付けても下段の端子に干渉しにくいです。
- 極間7㎜ピッチで設計されており、各端子間渡りに対応します。
- 露出部は黒色の絶縁コーティング処理を施しており安全です
-
材質
- 黄銅 t＝0.7mm ニッケルめっき仕上
絶縁コーティング（黒色）付
※その他の色のコーティングについても製作可能です。ご相談ください。
※最大通電容量：20A
※梱包数：100本 販売単位：50本
※使用時には被覆にキズやヘコミを与えることの無いようご注意ください。
絶縁劣化の恐れがあります。
※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。
| 品番 | カタログ | 2次元CAD | 3次元CAD | 取扱説明書 | 積算用価格 | ||||
|---|---|---|---|---|---|---|---|---|---|
| DXF | DWG | SAT | STEP | XT | IGS | ||||
| WB-7-4B-L |  |
--- | --- | --- | --- | --- | --- | --- | 1,120円 / 個 |
