リレー用渡りバー

用 途 用途
リレーソケット、リモコンリレー等の端子部渡り配線にご使用ください。配線の省力化が図れます。
特長 特長
  1. 端子部ピッチが19.4mm、22mm、25mm、28mm、29mmの5種類あり、適合機種に応じて選定していただくことで、作業の効率化が図れます。
  2. 露出部は絶縁コーティング処理を施しているので安全です。
材質 材質
黄銅 t＝0.7mm ニッケルめっき仕上　絶縁コーティング付（黒色）
※最大通電容量20A
※梱包数：100本 販売単位：50本
（※コーティング：青、赤、黄、白、緑も製作できます。ロット100本～）

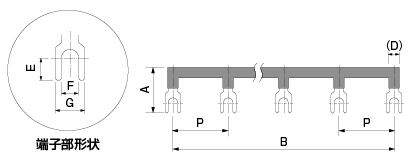

■ 仕様一覧表

型　番
極数
P
(mm)
A
(mm)
B
(mm)
D
(mm)
E
(mm)
F
(mm)
G
(mm)
通電
容量
適合機種
 梱包数
(個)		 販売
単位
(個)
オム
ロン
富士
電機
パナソニック
リレー
ソケット用

WB-19-2B
2
19.4
23
19.4
3.5
4.7
3.7
6.3
20A
P2RF
-
-
 100 50
WB-19-5B
5
77.6
WB-19-8B
8
135.8

WB-19-10B

10
174.6
WB-22-2B
2
22
15
22
3.5
3.0
3.3
5.6
20A
PYF08A
TP58X1
AP3821
 100 50
WB-22-3B
3
44
WB-22-4B
4
66
WB-22-5B
5
88
WB-22-6B
6
110
WB-22-7B
7
132
WB-22-8B
8
154
WB-22-10B
10
198
WB-28-2B
2
28
15
28
3.5
3.2
3.6
5.6
20A
PTF08A
-
-
 100 50
WB-28-3B
3
56
WB-28-4B
4
84
WB-28-5B
5
112
WB-28-6B
6
140
WB-28-7B
7
168
WB-28-8B
8
196
WB-28-10B
10
252
WB-29-2B　
2
29
15
29
3.5
3.0
3.3
5.6
20A
PYF14
TP514X1
-
 100 50
WB-29-3B
3
58
WB-29-4B
4
87
WB-29-5B
5
116
WB-29-6B
6
145
WB-29-7B
7
174
WB-29-8B
8
203
WB-29-10B
10
261
リモコン
リレー用		 WB-25-2B
2
25
20
25
3.5
4.7
4.2
7.2
20A

三菱電機）
BR-120, 121D, 22D, 221D

パナソニック）
WR6161, 6165, 6166

 100 50
WB-25-3B
3
50
WB-25-4B
4
75
WB-25-5B　
5
100
WB-25-6B
6
125
WB-25-7B
7
150
WB-25-8B
8
175
WB-25-10B
10
225
※黒以外のコーティングをご希望の際は、型番末尾の“B”の代わりに、A(青)、R(赤)、Y(黄)、W(白)、M(緑)をつけて
ご注文ください。
※使用時には被覆にキズやヘコミを与えることの無いようご注意ください。絶縁劣化の恐れがあります。

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
WB-19-2B --- --- --- --- --- --- --- 270円 / 個
WB-19-5B --- --- --- --- --- --- --- 415円 / 個
WB-19-8B --- --- --- --- --- --- --- 655円 / 個
WB-19-10B --- --- --- --- --- --- --- 730円 / 個
WB-22-2B --- --- --- --- --- --- --- 290円 / 個
WB-22-3B --- --- --- --- --- --- --- 360円 / 個
WB-22-4B --- --- --- --- --- --- --- 440円 / 個
WB-22-5B --- --- --- --- --- --- --- 460円 / 個
WB-22-6B --- --- --- --- --- --- --- 630円 / 個
WB-22-7B --- --- --- --- --- --- --- 690円 / 個
WB-22-8B --- --- --- --- --- --- --- 730円 / 個
WB-22-10B --- --- --- --- --- --- --- 730円 / 個
WB-28-2B --- --- --- --- --- --- --- 305円 / 個
WB-28-3B --- --- --- --- --- --- --- 440円 / 個
WB-28-4B --- --- --- --- --- --- --- 540円 / 個
WB-28-5B --- --- --- --- --- --- --- 675円 / 個
WB-28-6B --- --- --- --- --- --- --- 780円 / 個
WB-28-7B --- --- --- --- --- --- --- 790円 / 個
WB-28-8B --- --- --- --- --- --- --- 800円 / 個
WB-28-10B --- --- --- --- --- --- --- 1,125円 / 個
WB-29-2B --- --- --- --- --- --- --- 305円 / 個
WB-29-3B --- --- --- --- --- --- --- 440円 / 個
WB-29-4B --- --- --- --- --- --- --- 540円 / 個
WB-29-5B --- --- --- --- --- --- --- 675円 / 個
WB-29-6B --- --- --- --- --- --- --- 780円 / 個
WB-29-7B --- --- --- --- --- --- --- 790円 / 個
WB-29-8B --- --- --- --- --- --- --- 800円 / 個
WB-29-10B --- --- --- --- --- --- --- 1,125円 / 個
WB-25-2B --- --- --- --- --- --- --- 305円 / 個
WB-25-3B --- --- --- --- --- --- --- 430円 / 個
WB-25-4B --- --- --- --- --- --- --- 495円 / 個
WB-25-5B --- --- --- --- --- --- --- 505円 / 個
WB-25-6B --- --- --- --- --- --- --- 770円 / 個
WB-25-7B --- --- --- --- --- --- --- 785円 / 個
WB-25-8B --- --- --- --- --- --- --- 790円 / 個
WB-25-10B --- --- --- --- --- --- --- 890円 / 個
