ポスト継手

用 途
六角ポストや丸ポストの先端に取り付け、保護カバー着脱時の落下防止対策としてご使用ください。
特長
  1. ポストの先端に取り付けることで、保護カバーの着脱時に一旦ネジ部で荷重を受けられるため、不意の落下を防止することができます。
  2. 保護カバーの着脱時に荷重をネジ部で受けるので、大きくて重い保護カバーでも、安心・容易に取り付けられます。
  3. ポスト同士の接続継手としてもご使用いただけます。
材質
鋼製 電気亜鉛めっき三価クロメート処理仕上
※IHPJ/IMPJより始まる品番のものには上記に熱収縮チューブが被覆されています。
※環境に配慮した電気亜鉛めっき三価クロメート処理仕上品です。

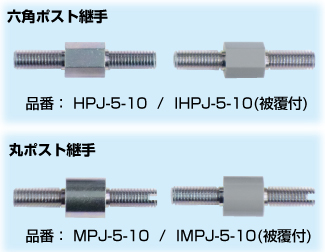

品番
ポスト形状
被覆有無
製品質量(g)
梱包数(個) 販売単位(個)
HPJ-5-10
六角ポスト
無し
7
200 50
IHPJ-5-10

六角ポスト

有り

7
200 50
MPJ-5-10 丸ポスト
無し
9
200 50
IMPJ-5-10 丸ポスト
有り
9
200 50

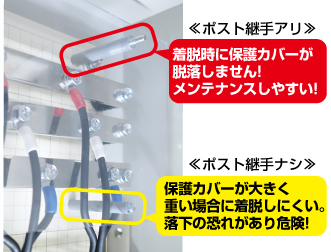

使用例


■外形図

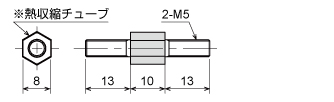

【六角ポスト継手】:HPJ-5-10 / IHPJ-5-10(被覆付)

※熱収縮チューブは IHPJ-5-10のみ


【丸ポスト接手】:MPJ-5-10 / IMPJ-5-10(被覆付)

※熱収縮チューブは IMPJ-5-10のみ

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 積算用価格
PDF DXF DWG SAT STEP XT IGS
HPJ-5-10
IHPJ-5-10
MPJ-5-10
IMPJ-5-10
