DHホルダー【ブランクタイプ】
-
用途
- 当社製DINレールに各種機器を取り付ける際の補助金具としてご使用ください。 お客様側で任意にタップ穴加工を施して各種機器を取り付けられます。
-
特長
- 52～53mm幅のノイズフィルタなどにも対応できるサイズです。
- ご使用のブレーカや機器・金具に合わせてタップ穴や丸穴加工ができます。
- バーリングを施さなくてもねじ山を確保できるように、板厚は2.3mmです。

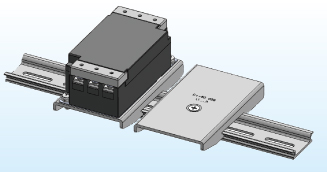

- この金具を使用すれば中板に機器を直接取り付ける必要はありません。
1箇所の固定ねじを締め付けるだけで、DINレールの任意の位置に固定できます。 - 取付ビスに皿小ねじを採用(ねじ穴を落し加工)し、取付面をフラットにしています。
-
材質
- 鋼板製 t=2.3mm
電気亜鉛めっき三価クロメート処理仕上
※環境に配慮した電気亜鉛めっき三価クロメート処理仕上品です。
| ||||||||||

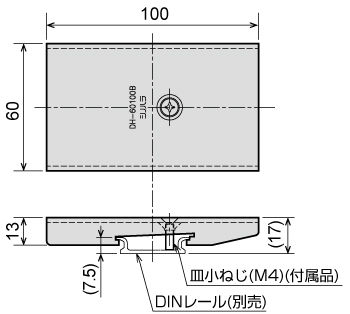

品番
※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。
| 品番 | カタログ | 2次元CAD | 3次元CAD | 取扱説明書 | 積算用価格 | ||||
|---|---|---|---|---|---|---|---|---|---|
| DXF | DWG | SAT | STEP | XT | IGS | ||||
| DH-60100B |  |
--- | --- | --- | --- | --- | --- | --- | 1,100円 / 個 |
