DHホルダー【コンセント及びタンブラスイッチ取付タイプ】

用 途
篠原電機製DINレールに取付けて、コンセントの取付補助金具としてご使用ください。
特長
  1. 新たにパナソニック製および明工社製タンブラスイッチの取り付けに対応しました。
  2. 1ヶ所の固定ネジを締付けるだけで、DINレールの任意の位置に固定できます。
  3. 取付ビスに皿ビスを採用(取付ビス穴を落とし加工)し、取付面をフラットにしています。
  4. コンセントが容易に取付けできるようにタップ加工済です。
材質
鋼板製 t=1.2mm
電気亜鉛めっき三価クロメート処理仕上
※環境に配慮した電気亜鉛めっき三価クロメート処理仕上品です。
 品番

製品質量
(g)

梱包数
(個)
販売単位
(個)

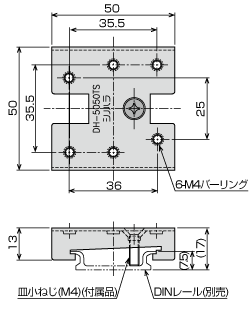

DH-5050TS

28.6*

30
30

*(固定用皿小ねじを含む)

■適用コンセント:
 パナソニック製 WK1012W・1013W・1821・WK3001W・3821・3012・3811
 東芝ライテック製 DC1121(W)
 明工社製 ME2726W・MR2770W・MR2732W

■適用タンブラスイッチ:
 パナソニック製 WS3001W・WS3002W
 明工社製: MR3020・MR3021・MR3204


※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 積算用価格
PDF DXF DWG SAT STEP XT IGS
DH-5050TS
