DHホルダー【樹脂製・ワンタッチカバー式】
-
用途
- 当社製DINレール対応のリレー等に保護カバーを取り付ける際にご使用ください。
-
特長
- 市販の端子台保護カバーと併用することでリレー等充電部の保護ができます
-
材質
- 本体：PP(黒) 難燃性UL94 V-0
金具：鉄製 電気亜鉛めっき三価クロメート処理仕上
※環境に配慮した電気亜鉛めっき三価クロメート処理仕上品です。
|
・DHC2-31WOA(ワンタッチ取付) |
||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||

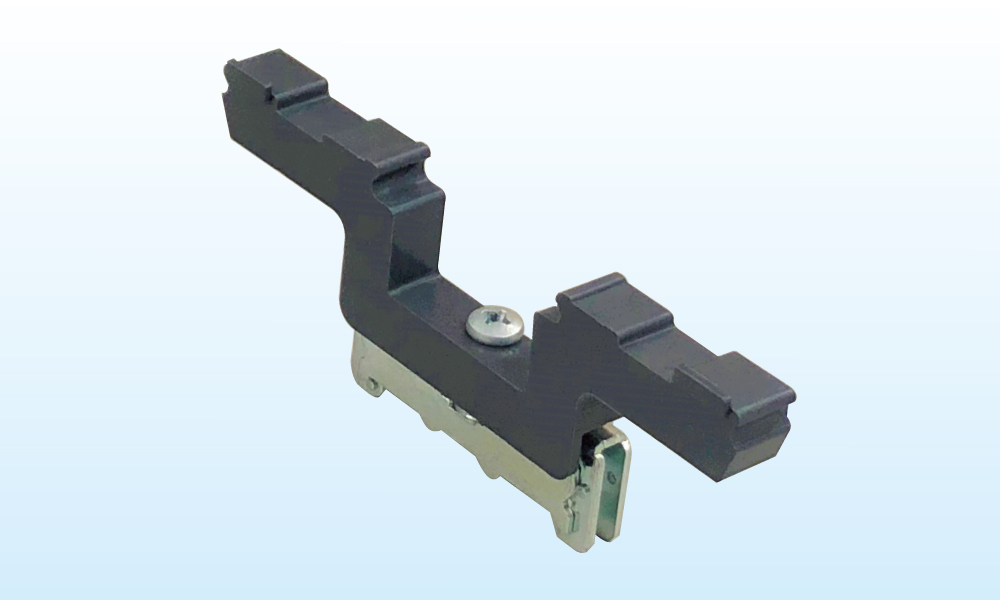

・DHC2-17T(端子台固定金具とのセット) |
・DHC2-17 (カバー取付部のみ)
|
|||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||
☆マークの製品は取付用の爪が2箇所あります!
|
||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||

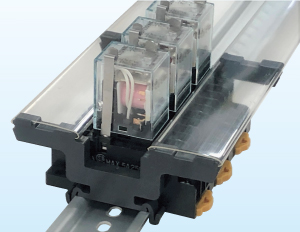

■ 使用例  |
||||||||||||||||||||||||||||||||||||

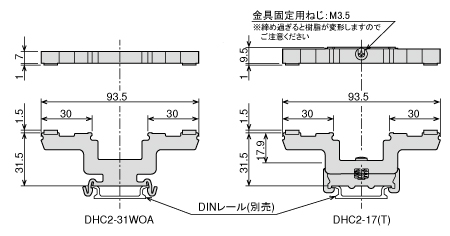

■外形図
|
||||||||||||||||||||||||||||||||||||
品番※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。
| 品番 | カタログ | 2次元CAD | 3次元CAD | 取扱説明書 | 積算用価格 | ||||
|---|---|---|---|---|---|---|---|---|---|
| DXF | DWG | SAT | STEP | XT | IGS | ||||
| DHC2-31WOA |  |
--- | --- | --- | --- | --- | --- | --- | 315円 / 個 |
| DHC2-38WOA | |
--- | --- | --- | --- | --- | --- | --- | 355円 / 個 |
| DHC2-17 | |
--- | --- | --- | --- | --- | --- | --- | 295円 / 個 |
| DHC2-17T | |
--- | --- | --- | --- | --- | --- | --- | 440円 / 個 |
| DHC2-21 | |
--- | --- | --- | --- | --- | --- | --- | 335円 / 個 |
| DHC2-21T | |
--- | --- | --- | --- | --- | --- | --- | 485円 / 個 |
| DHC2-21T-H | |
--- | --- | --- | --- | --- | --- | --- | 605円 / 個 |
