DHホルダー【DINレール取り付け金具】
-
用途
- 当社製DINレールに配線ダクト、端子台、ラグ板等を取り付ける金具としてご使用ください。
-
特長
- 2ヶ所の固定ねじを締付けるだけで、DINレールの任意の位置に固定できます。
- 機器の取り付けはねじにより簡単に行えます（4ヶ所、Ｍ4メねじ加工済）。また、端子台・リレー等の止め金具としても兼用できます。
-
材質
- 鋼板製 t=1.6mm
電気亜鉛めっき三価クロメート処理仕上
※環境に配慮した電気亜鉛めっき三価クロメート処理仕上品です。
|
||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||
| 【スライド式】 | ||||||||||||||||||||||||||||||||||||

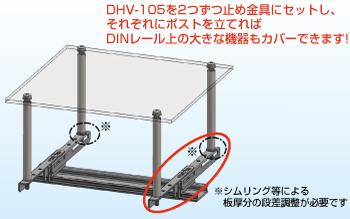

■取付例
|
||||||||||||||||||||||||||||||||||||

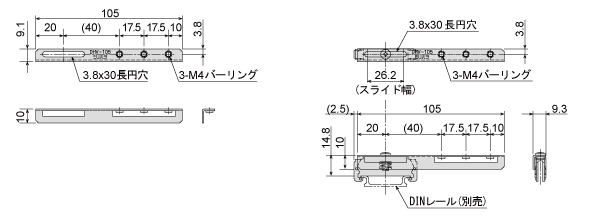

| ■スライド式(本体のみ):DHV-105 | ■スライド式(止め金具付き):DHV-105T |
 |
|
| （※図面クリックで拡大表示します） | |
※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。
| 品番 | カタログ | 2次元CAD | 3次元CAD | 取扱説明書 | 積算用価格 | ||||
|---|---|---|---|---|---|---|---|---|---|
| DXF | DWG | SAT | STEP | XT | IGS | ||||
| DH-9S |  |
--- | --- | --- | --- | --- | --- | --- | 1,255円 / 個 |
| DH-14S | |
--- | --- | --- | --- | --- | --- | --- | 1,450円 / 個 |
| DH-13RL | |
--- | --- | --- | --- | --- | --- | --- | 1,990円 / 個 |
| DH-23RL | |
--- | --- | --- | --- | --- | --- | --- | 2,060円 / 個 |
※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。
| 品番 | カタログ | 2次元CAD | 3次元CAD | 取扱説明書 | 積算用価格 | ||||
|---|---|---|---|---|---|---|---|---|---|
| DXF | DWG | SAT | STEP | XT | IGS | ||||
| DHV-105 | |
--- | --- | --- | --- | --- | --- | --- | 950円 / 個 |
| DHV-105T | |
--- | --- | --- | --- | --- | --- | --- | 1,200円 / 個 |
| 品番 | 商品名 | 価格 （税込） |
在庫 | ご注文 |
|---|---|---|---|---|
| DH-9S | ＤＨホルダー（ＤＩＮレール取付金具） 梱包数10ヶ | 7,220 |  |
|
| DH-14S | ＤＨホルダー（ＤＩＮレール取付金具） 梱包数10ヶ | 8,310 | |
|
| DH-13RL | --- | --- | --- | お問い合わせください |
| DH-23RL | ＤＨホルダー（ＤＩＮレール取付金具） 梱包数10ヶ | 11,840 | |
| 品番 | 商品名 | 価格 （税込） |
在庫 | ご注文 |
|---|---|---|---|---|
| DHV-105 | --- | --- | --- | お問い合わせください |
| DHV-105T | --- | --- | --- | お問い合わせください |
