フリー基板

用 途 用途
分・配電盤、操作盤等の中板や、その他機器の取付板としてご使用ください。
特長 特長
  1. 配電図だけで機器の取付ができるため、中板等の板金図面が省略できます。
  2. 変更、増設等が生じた際には、フリー基板を追加するだけで穴あけ等の必要がありません。
  3. 外函と別工程でフリー基板の組立配線ができるため、納期の短縮が図れます。
  4. 別売のフリーナットをご使用になれば、手を裏側に回すことなく機器の取付がすべて表側からできます。
材質 材質
鋼板製 t=1.6mm
電気亜鉛めっき三価クロメート処理仕上
※環境に配慮した電気亜鉛めっき三価クロメート処理仕上品です。

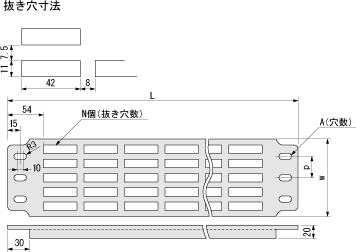

フリー基板

フリー基板
　品番
W
L
N（縦×横）
P
A
FPL-200S
200
600
10×10ヶ
70
6ヶ
FPL-200M
800
10×14ヶ
FPL-200L
1000
10×18ヶ
FPL-500S
500
600
26×10ヶ
110
10ヶ
FPL-500M
800
26×14ヶ
FPL-500L
1000
26×18ヶ
FPL-800S
800
600
42×10ヶ
125
14ヶ
FPL-800M
800
42×14ヶ
FPL-800L
1000
42×18ヶ
特殊サイズのご注文も承ります。
※この製品の仕様は改良のため予告なく変更する場合があります。
※全て受注生産品です。納期をお問い合わせください。
