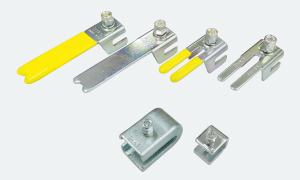

アングルホルダー

用 途 用途
チャンネルに挟み込み使用することで、 ABCチャンネル上にタップ穴を設けたり、機器や配線ダクト等を簡単に取り付けることができます。
特長 特長
  1. ねじ１本の締め付けで簡単に取り付けできます。
  2. 盤内部の増設・変更・改造等に際して新たに穴あけやタップを立てる必要がありません。
  3. 2方向にタップを立てられるため（AH-4、5、6）、部品や機器の取り付けが自由にできます。
  4. 電設工事の鉄骨構造部の配線、配管にもご使用いただけます。
材質 材質
鋼板製 電気亜鉛めっき三価クロメート処理仕上
※環境に配慮した電気亜鉛めっき三価クロメート処理仕上品です。

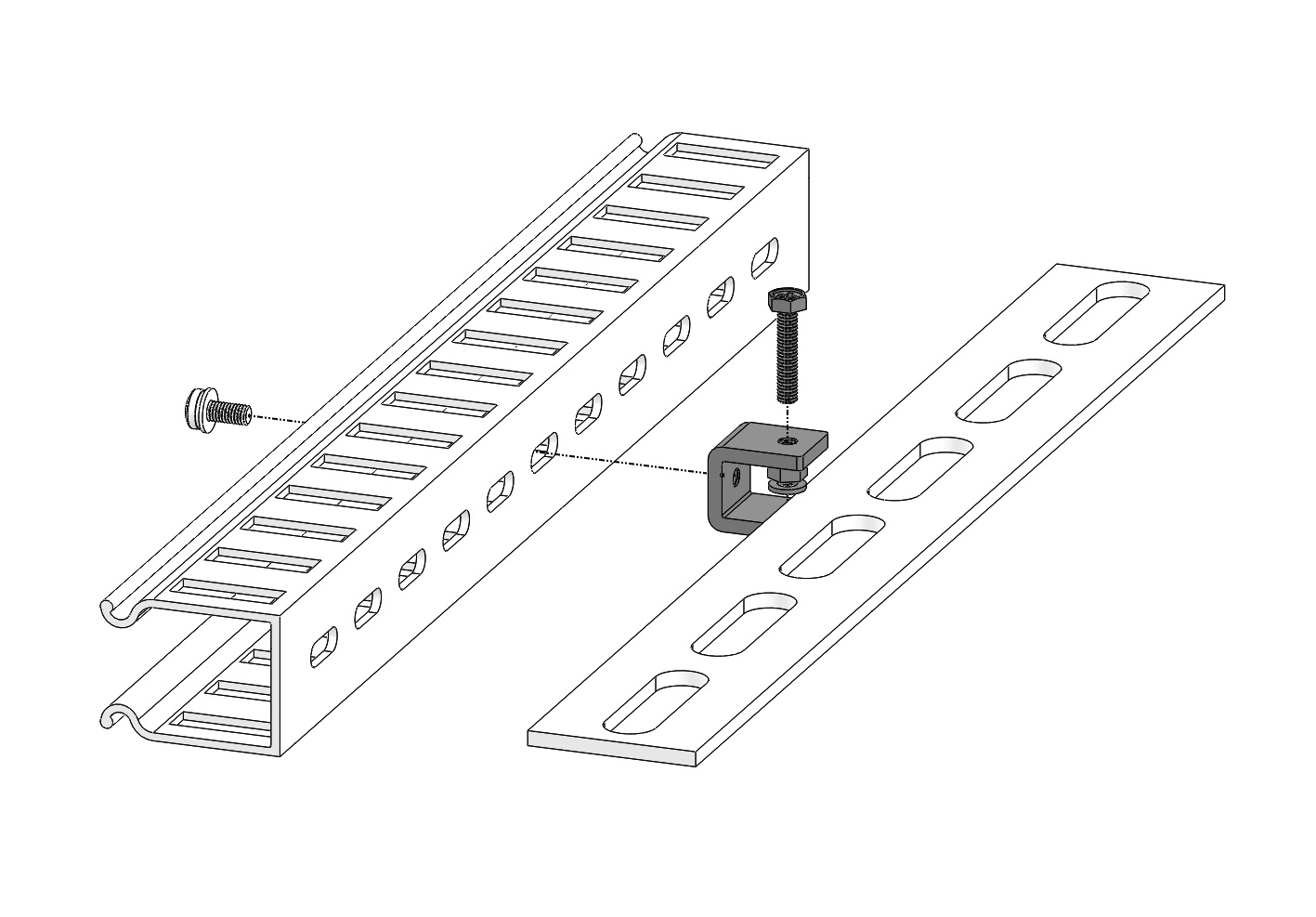

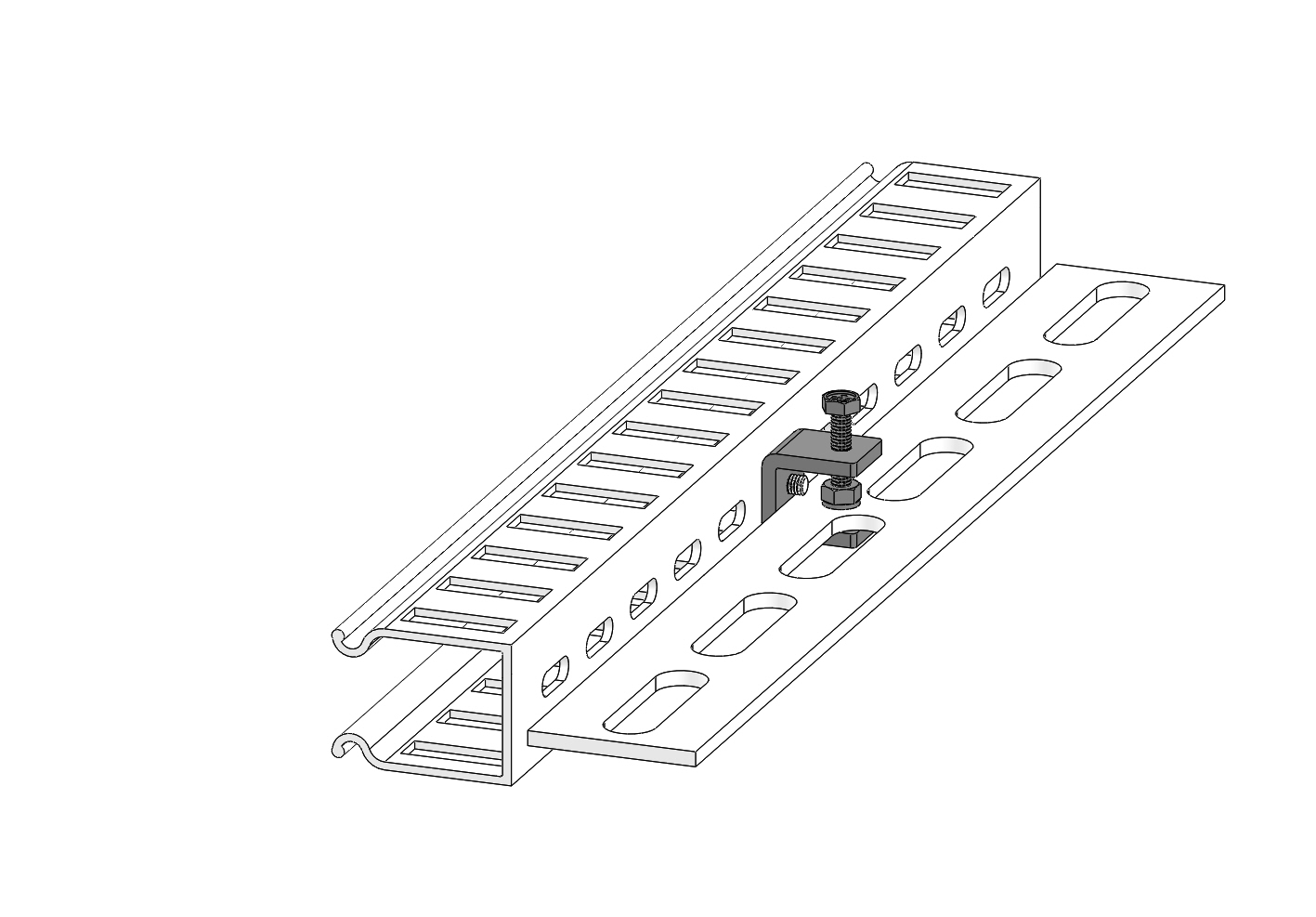

  • ■ 取付例

　
品番
ネジ寸法
鋼板厚さ
梱包数
販売単位
AH-4
M4

3mm
400個
100個
AHK-5
M5
4mm
300個
 100個

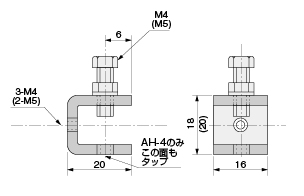

※(　)寸法はAHK-5
　
品番
ネジ寸法
鋼板厚さ
梱包数
販売単位
AH-5
M5
2.3mm
100個
 100個
AH-6
M6
※(　)寸法はAH-6

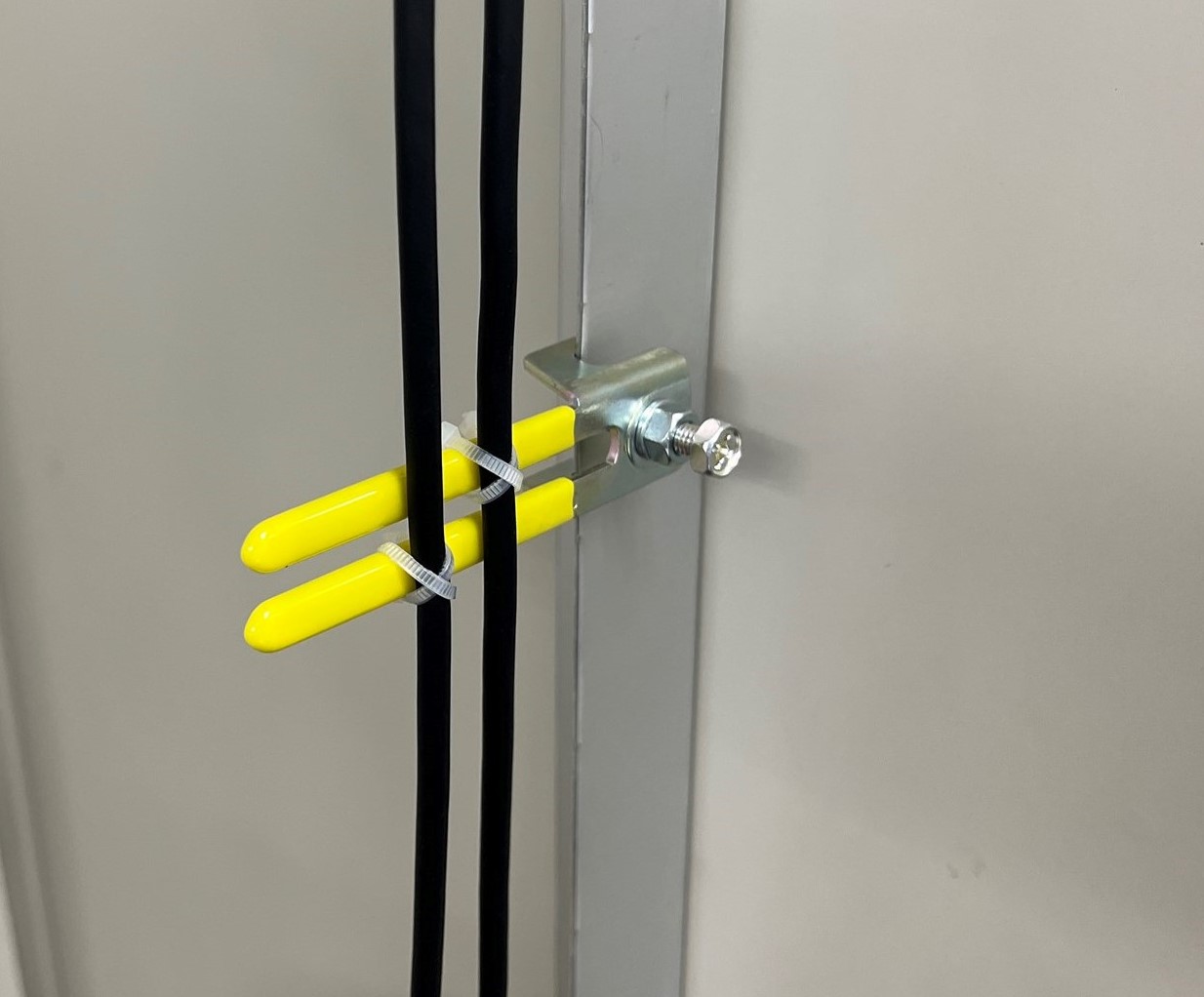

■取付例

　品番
L
A
鋼板厚さ
梱包数
販売単位
備考
AH-65
65
45
2.3mm
100個
100個 -
AH-100
100
80
 -
AH-130
130
110
 -
AHZ-65
65
45
絶縁カバー付
AHZ-100
100
80
絶縁カバー付
※(　)寸法は被覆部寸法です。
　品番
L
A
鋼板厚さ
梱包数
販売単位
備考
AH-65TWD
65
45
2.3mm
100個
100個 -
AH-100TWD
100
80
 -
AHZ-65TWD
65
45
 絶縁カバー付
AHZ-100TWD
100
80
 絶縁カバー付
※(　)寸法は被覆部寸法です。
　品番
鋼板厚さ
梱包数
販売単位
備考
AHB-100
2.3mm
100個
100個 -
AHBZ-100
絶縁カバー付
※(　)寸法は被覆部寸法です。
　品番
鋼板厚さ
梱包数
販売単位
備考
AH-4070TWD
2.3mm
100個
100個 -
AHZ-4070TWD
絶縁カバー付
※(　)寸法は被覆部寸法です。

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
AH-4 --- --- --- --- --- --- --- 360円 / 個
AHK-5 --- --- --- --- --- --- --- 440円 / 個
AH-5 --- --- --- --- --- --- --- 360円 / 個
AH-6 --- --- --- --- --- --- --- 360円 / 個

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
AH-65 --- --- --- --- --- --- --- 390円 / 個
AH-100 --- --- --- --- --- --- --- 530円 / 個
AH-130 --- --- --- --- --- --- --- 530円 / 個
AHZ-65 --- --- --- --- --- --- --- 570円 / 個
AHZ-100 --- --- --- --- --- --- --- 690円 / 個
AHB-100 --- --- --- --- --- --- --- 550円 / 個
AHBZ-100 --- --- --- --- --- --- --- 730円 / 個

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
AH-65TWD --- --- --- --- --- --- --- 920円 / 個
AHZ-65TWD --- --- --- --- --- --- --- 1,170円 / 個
AH-100TWD --- --- --- --- --- --- --- 1,010円 / 個
AHZ-100TWD --- --- --- --- --- --- --- 1,280円 / 個
AH-4070TWD --- --- --- --- --- --- --- 1,080円 / 個
AHZ-4070TWD --- --- --- --- --- --- --- 1,500円 / 個
品番 商品名 価格
（税込）		 在庫 ご注文
AH-4 アングルホルダー 梱包数25ヶ 5,180
数量
AHK-5 アングルホルダー 梱包数25ヶ 6,250
数量
AH-5 アングルホルダー 梱包数25ヶ 5,130
数量
AH-6 アングルホルダー 梱包数25ヶ 5,130
数量
品番 商品名 価格
（税込）		 在庫 ご注文
AH-65 アングルホルダー 梱包数25ヶ 5,600
数量
AH-100 アングルホルダー 梱包数25ヶ 7,610
数量
AH-130 アングルホルダー 梱包数25ヶ 7,610
数量
AHZ-65 アングルホルダー 絶縁カバー付 梱包数25ヶ 8,790
数量
AHZ-100 アングルホルダー 絶縁カバー付 梱包数25ヶ 9,890
数量
AHB-100 アングルホルダー 梱包数25ヶ 7,800
数量
AHBZ-100 アングルホルダー 絶縁カバー付 梱包数25ヶ 10,390
数量
品番 商品名 価格
（税込）		 在庫 ご注文
AH-65TWD --- --- --- お問い合わせください
AHZ-65TWD --- --- --- お問い合わせください
AH-100TWD --- --- --- お問い合わせください
AHZ-100TWD --- --- --- お問い合わせください
AH-4070TWD --- --- --- お問い合わせください
AHZ-4070TWD --- --- --- お問い合わせください
