ABCパーツ（DSK-85）
-
用途
- オムロン社製マイクロスイッチ｢パネル取りつけ押しボタン形｣の取付に最適な金具です。
※パネル取りつけローラー押しボタン形｣は取り付けできません。 -
特長

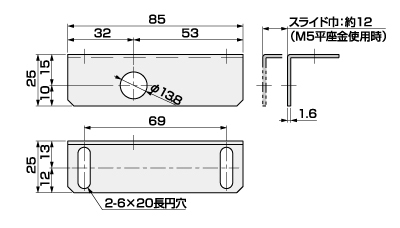

- 取付穴は長穴になっていますので、アクチュエータのストロークに合わせて微調整できます。（M5ねじ・平座金使用時で約12㎜です）
-
材質
- 鋼板…t=1.6mm
電気亜鉛めっき三価クロメート処理仕上
※環境に配慮した電気亜鉛めっき三価クロメート処理仕上品です。
-
■ 取付例
-
 品番
|
ｔ |
梱包数 |
販売単位 |
DSK-85
|
1.6mm |
50個 |
50個 |
※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。
| 品番 | カタログ | 2次元CAD | 3次元CAD | 取扱説明書 | 積算用価格 | ||||
|---|---|---|---|---|---|---|---|---|---|
| DXF | DWG | SAT | STEP | XT | IGS | ||||
| DSK-85 |  |
--- | --- | --- | --- | --- | --- | --- | 705円 / 個 |
| 品番 | 商品名 | 価格 （税込） |
在庫 | ご注文 |
|---|---|---|---|---|
| DSK-85 | ABCパーツ DSK 梱包数10ヶ | 4,130 |  |
