冷却ファン取付台

用 途 用途
シーケンサ、コンデンサ、ヒートシンク、トランス、抵抗 等 盤内機器を直接冷却する際のファン取付架台としてご使用ください。
特長 特長
  1. 取り付けが簡単です。
  2. 従来の様な内作加工が不要になり、作業の省力化が図れます。
材質 材質
鋼板製2.3mm厚
光沢クロメートめっき（ユニクロめっき）仕上

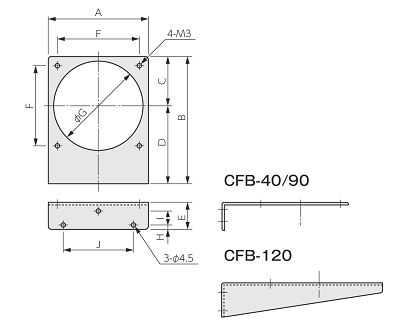

品番
A
（mm）
B
（mm）
C
（mm）
D
（mm）
E
（mm）
F
（mm）
G
（mm）
H
（mm）
I
（mm）
J
（mm）
耐荷重量
（kgf）
CFB-40
45
70
25
45
20
32
37
6
6
30
0.5
CFB-90
100
130
50
80
25
82.5
90
6
9
70
1.0
CFB-120
130
165
65
100
35
104.8
116
6
19
90
2.0
冷却ファン取付台

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
CFB-40 --- --- --- --- --- --- --- 3,850円 / 個
CFB-90 --- --- --- --- --- --- --- 5,950円 / 個
CFB-120 --- --- --- --- --- --- --- 8,390円 / 個
品番 商品名 価格
（税込）		 在庫 ご注文
CFB-40 冷却ファン取付台　 2,230
数量
CFB-90 冷却ファン取付台 3,440
数量
CFB-120 冷却ファン取付台 4,840
数量
