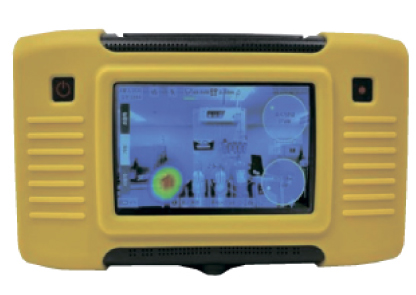

サーチソニックイメージャー

用 途 用途
サーチソニックイメージャーは112個のマイクで構成されたアレイと高速FPGAベースのプロセッサで圧縮空気・蒸気の漏れ・ガス漏れ・コロナ放電・騒音等のリークのみを表示します。リーク箇所の推定漏洩量の表示から修繕による省エネ効果を想定出来ます。
特長 特長
  1. 軽量・コンパクトで高性能を実現
  2. 超音波のみの検知設定が可能
  3. 検知音しきい値の設定が可能(設定値以下の音をカット)
  4. 遠くから近くまで幅広い距離での検知
  5. 表示画面をスナップショットや動画にて保存が可能
  6. カメラ側にライト搭載



コロナ放電の検知による設備の劣化診断や箇所の特定

コロナ放電は配電盤や送電設備等の様々な電気設備で起こる可能性があり設備の寿命を極端に短くしたり、ケーブルの皮膜の損傷を招くことでの火災の発生によるインフラ全体への影響などが懸念されます。コロナ放電を検知することで事故や災害の未然防止につながります。同様に放電を検知する事例としてこれまで出来なかったモーターなどのコイルの絶縁不良箇所の特定にも活用できます。



仕様

寸法(cm)/重量(kg) 23.7×14.6×5.6/1.2
使用温度/使用湿度 -20℃~50℃/10~85%RH
保管温度範囲 -20℃~70℃
駆動時間 4時間(充電式)
IP規格/防爆性能 IP40/非防爆
検知原理 ビームフォーミングテクノロジー
センサ原理 112ch デジタル MEMS
周波数範囲 2k~48khz
マイクロフォン感度 -41dBFS
信号対雑音比(SNR) 66db(A)
検知距離 0.3~50m(条件による)
検知漏れ量 直径0.1mmΦ穴からリーク距離1mで50cc/min、10mで110cc/min、
20mで152cc/minの漏れを検出
検知感度 2kHz~48kHz
フレームレート 25FPS
ディスプレイ 5inch 640×480 タッチスクリーン
カメラアングル 横66°、縦54°
内部メモリ 50GB、約170時間分の録画が可能
ファイル形式 JPG、AVI
ディスプレイ出力端子 HDMI×1
オーディオ出力端子 3.5mm audio jack
その他端子 USB2.0(データバックアップ用、ファームウェア更新用に使用)
対応言語 英語、日本語、韓国語、中国語、フランス語から選択
自己診断機能 自己診断機能付き

LVD/EMC EN50032:2015/AC:2016,EN55035:2017,EN61000-3-2:2014,EN61000-3-3:2013
Wireless FCC,KC
Battery IEC52133:2012,EN62133:2013,UN38.3
※仕様は変更される場合があります。
