MiniRAE3000+ (PGM-7320)   **

用 途 用途
  1. 産業の安全性
  2. 室内空気質
  3. 民間防衛
  4. 化学プラント(ボイジャーなどガスクロと併用、漏洩源の発見)
  5. 固定発生源から排出されるVOCの高感度監視
  6. VOC回収装置監視
  7. 作業環境監視
  8. 排水監視
  9. 土壌地下水浄化監視等
特長 特長
  1. 実績のあるPID(光イオン化方式)技術。特許取得済みのセンサが提供する独自の機能:
  2. 3秒の応答時間
  3. 測定範囲が15,000ppmまで拡張し直線性が向上
  4. 湿度センサと温度センサの統合による湿度補正
  5. 日本語を含む12言語対応
  6. 防水防塵構造(停止時:IP-67動作時:IP-65)
  7. 防爆構造(ATEX:Ⅱ2G EEx ia ⅡC T4)
  8. 保守が容易な設計
  9. 日本国内では10年以上の実績
  10. 3年保証の10.6eVランプ
  11. 工具なしでランプやセンサに数秒で簡単にアクセス可能
  12. 300種を超える化合物に対応したRAE Systems社の統合補正係数リストにより多くの化学物質を測定
  13. ガスの種別、補正係数、濃度を容易に把握できる大型ディスプレイ
  14. 暗いところを照らすフラッシュライト機能

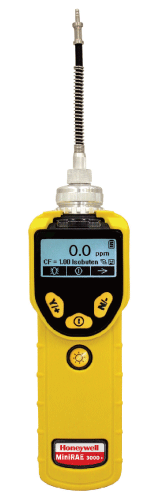

超高感度携帯式VOCモニター MiniRAE 3000+ Model PGM-7320

MiniRAE3000+は、現在市場で最も高機能の携帯式揮発性有機化合物(VOC)モニターです。
拡張された 0ppm ~15,000ppmの測定範囲によって、労働衛生からガス漏れ検知やHazMatに至るまで様々な用途に理想的な機器です。


MiniRAE 3000+の用途

労働衛生士、認定技術者、予防保守コンサルタントは、
MiniRAE 3000+の内蔵 RFモデム経由ですばやくデータの受信や交換を行うことができるため、必要なときにリアルタイムのデータが即座に入手できます。
保守、工程、および製造の各管理者は、
ダウンタイムを最小化できるため、この装置の長期間にわたるランプ寿命、セルフクリーニング機能、およびセンサーランプの取扱いの容易さを実感するでしょう。
企業の浄化チーム、環境技術者とコンサルタント、および政府機関は、
MiniRAE 3000+を環境浄化現場の汚染土壌の分離と汚染地図作製に必須のツールであると 認めています。
機器販売、レンタル企業は、
MiniRAE 3000 のセルフクリーニング機能およびランプやセンサーの取扱いの容易さに加えて、保守のしやすさが実感できます。

仕様
検知器/センサー仕様
寸法
255(長さ)×78(幅)×64(高さ)mm
重量
738g(クリップ含む)
検出器 10.6ev(標準)または9.8eV、11.7eV(オプション)ランプ搭載
PID(光イオン化センサー)
センサー仕様
10.6eVランプ使用・イソブチレンガス測定時
測定範囲
精度
反応時間(T90)
0-999.9 ppm
0.1 ppm
3秒未満
1000-15,000 ppm
1ppm
3秒未満
※ガス成分によっては高濃度まで測定できるものではありません。

バッテリー
リチウムイオン充電池(交換可能)・アルカリ乾電池
動作時間

16時間(アルカリ乾電池使用時:12時間)

ディスプレイ

30×60mm、LEDバックライト

操作ボタン 操作キー(1)、プログラムキー(2)、フラッシュライト(1)
表示項目 ・瞬間値(VOCは体積に対してppmで表示)
・最大値
・STELおよびTWA(8時間/加重平均)
・バッテリー状態、シャットダウン電圧
・日時、温度
アラーム 事前に設定された値での30cm距離で95dbブザーと赤色点滅LED
・高:毎秒ビープ音3回とフラッシュ表示
・低:毎秒ビープ音2回とフラッシュ表示
・STELおよびTWA:毎秒ビープ音1回とフラッシュ表示
・手動オーバライドおよび自動リセット機能付きアラームラッチ式
・バッテリー残量低下およびポンプストール時の追加診断アラームと表示メッセージ
EMI/RFI EMC 2004/108/ECに適合
IP等級 停止時:IP-67(先端プローブを除く)、動作時(IP-65)
データログ機能 1分間隔で標準6 か月
校正 ゼロ点と標準ガスの2点間または3点間校正
校正メモリー情報(校正ガス、アラーム限界、標準ガス値、校正日付)
サンプリングポンプ ・500cc/分内蔵流量
・水平方向、垂直方向に30mからサンプリング
低流量アラーム ・低流量時に自動ポンプ停止
通信 専用アダプターからのデータのダウンロードと機器設定のアップロード
安全規格

・米国/カナダ:本質安全規格適合 CSA規格 Class1、Division1 GroupA、B、C、D
・ヨーロッパ:ATEXⅡ 2G EEx ia ⅡC T4

動作温度/湿度 -20~50℃ / 0~95%(結露しないこと)
保証

消耗部品以外は部品の寿命(RAE Systems標準保証による)
10.6eVランプは3年間、ポンプと電池は1年間

本仕様は性能向上のため、変更する場合があります。
ガス成分によっては高濃度まで測定できるものではありません。

本体および付属品はソフトケースまたはハードケースにて供給しております。
ソフトケース入り付属品
・ MiniRAEE3000+モニター(指定のUVランプ搭載)
・ PC接続ケーブル(RS232Cケーブル)
・ ランプクリーニングキット
・ 工具セット
・ 防塵外部フィルター
・ アルカリ乾電池用アダプター
・ AC/DCアダプター
・ 充電/ダウンロード用アダプター
・ マニュアル(英語版・日本語版)
・ 簡易マニュアル(日本語版/篠原オリジナル)
・ ソフト革製ケース

ハードケース入り付属品
・MiniRAE30000+モニター(指定のUVランプ搭載)
・ PC接続ケーブル(RS232Cケーブル)
・ ランプクリーニングキット
・ 工具セット
・ 防塵外部フィルター
・ アルカリ乾電池用アダプター
・ AC/DCアダプター

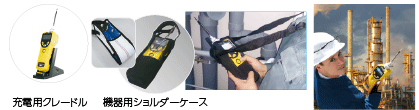

・ 充電/ダウンロード用クレードル
・ マニュアル(英語版・日本語版)
・ 簡易マニュアル(日本語版/篠原オリジナル)
・ ゼロ化キット
・ 交換用金属フィルターとOリング
・ 排気チューブ&アダプター
・ 緩衝材入りの運搬用ハードケース

校正用オプション
・ 100ppmイソブチレン校正ガス32L
・ 校正レギュレータ

オプション
・ 機器用ショルダーバッグ
・ 延長用テフロンチューブ(10m)

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
PGM-7320
