ABB エネルギーマネジメントシステム InSite   *

用 途 用途
CMSセンサをフラットケーブルで簡単接続
高度な見える化を容易に実現
特長 特長
  1. 端子台に取付るコンパクトなCMSセンサをフラットケーブルで コントロールユニットに接続するため、煩雑な配線作業が不要
  2. ユーザーフレンドリーなWEB UIから簡単セットアップ可能
  3. すべての電流タイプに対応(AC/DC/TRMSを測定可能)
  4. 他社製 CTセンサの入力にも対応
  5. コントロールユニット1台で最大96回路接続可能

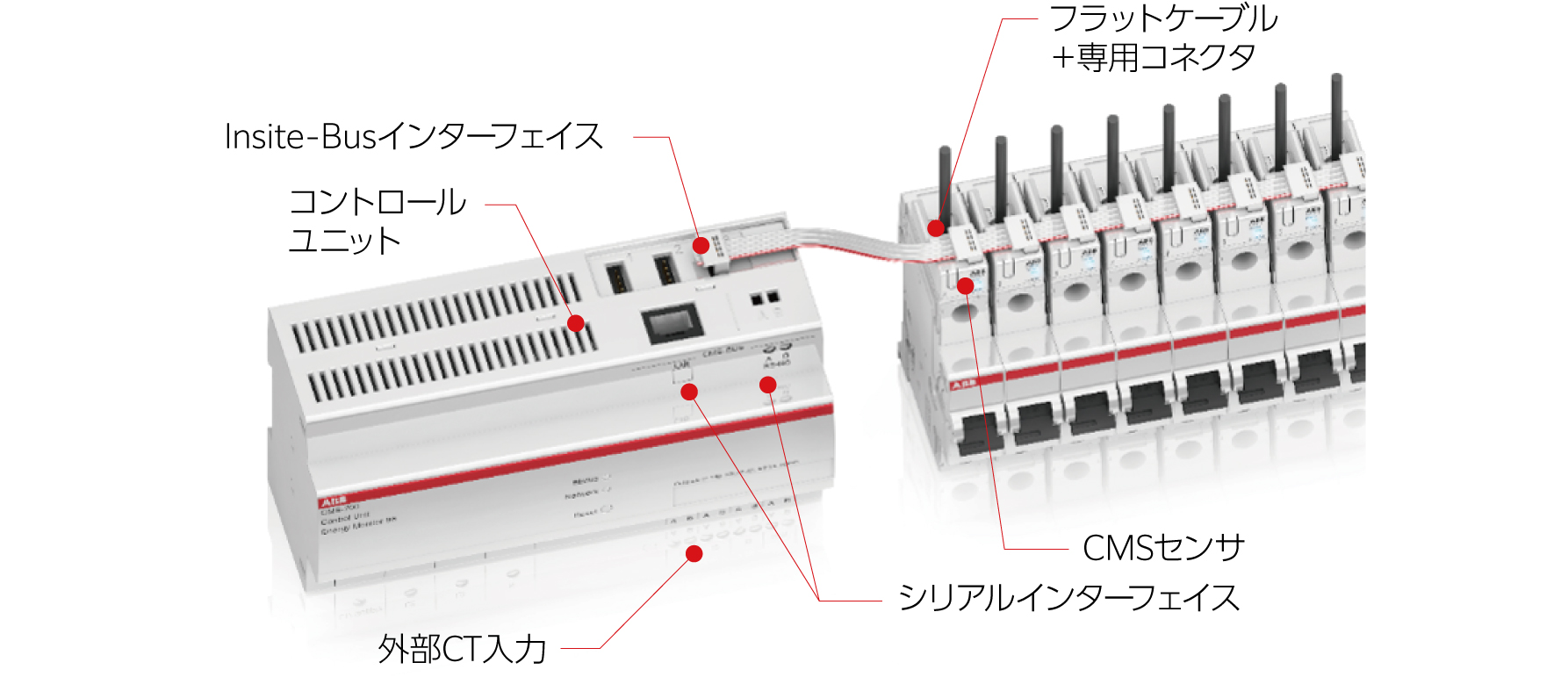

システム構成
コントロールユニット

 形  状
 品  番  SCU100
 機  能  電力モニタ
 センサ数(Max.)  96(3×32)
 計  測  電流・電圧・力率・電力・電力量
 電  源  内蔵
 シリアルインターフェイス  RS485/LAN
 プロトコル  Modbus RTU/Modbus TCP/SNMP
 ストレージ  内蔵
 その他  自動CSVデータ出力
 規  格  IEC 61010-1 / UL 508

CMSセンサ(18mm幅)

形状 品番 レンジ 取付タイプ コアタイプ
CMS-120PS 80A ABB MCB
S200/400取付
オープンコア
(18mm幅)
CMS-121PS
40A
CMS-122PS
20A
CMS-120DR
80A DINレール取付
CMS-121DR
40A
CMS-122DR
20A
CMS-120CA
80A 結束バンド取付
CMS-121CA
40A
CMS-122CA
20A
CMS-100PS
80A ABB MCB
S200/400取付
ソリッドコア
(18mm幅)
CMS-101PS
40A
CMS-102PS
20A
CMS-100S8
80A ABB MCB
S800取付
CMS-101S8
40A
CMS-102S8
20A
CMS-100DR
80A DINレール取付
CMS-101DR
40A
CMS-102DR
20A
CMS-100CA
80A 結束バンド取付
CMS-101CA
40A
CMS-102CA 20A
CTセンサ(25mm幅)

形状 品番 レンジ 取付タイプ コアタイプ
CMS-200S8
160A ABB MCB
S800取付
ソリッドコア
(25mm幅)
CMS-201S8
80A
CMS-202S8
40A
CMS-200DR
160A DINレール取付
CMS-201DR
80A
CMS-202DR
40A
CMS-200CA
160A 結束バンド取付
CMS-201CA
80A
CMS-202CA 40A
フラットケーブル
複数のセンサーを1つのコントロールユニットに接続する4ピンケーブルです。
形状 品番 ケーブル長
INS102 2m
INS105 5m
INS110 10m
INS130 30m

コントロールユニットごとのすべてのCMSバスラインのフラットケーブルの長さ合計が
32mを超えないようにしてください。センサーの数と形状に応じたCMSフラットケーブルの
利用可能なケーブル長については以下の表を考慮してください。

フラットケーブル長とCTセンサーの数について
センサー数 8 12 16 20 24 28 32
オープンコアセンサー 30m 20m 15m 12m 10m 8.5m 7.5m
ソリッドコアセンサー 16m 11m 8.5m 7m 6m 5m 4.5m
コネクタセット
コネクタセットにはフラットケーブルとセンサーを接続するためのコネクタハウジング
およびコネクタが含まれています。
形状 品番 入数
INS-135 35個/パック

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
