スターライン バスウェイ

用 途 用途
世界標準のバスダクト
スターライン トラックバスウェイシステム


スターライン社は1936年アメリカ・ピッツバーグで操業開始し、 同社トラックバスウェイは1987年に開発されました。 その後も時代のニーズに合わせて最新化したバスウェイシステムを アメリカをはじめ世界各国に展開し続けています。

篠原電機はスターライン社の日本におけるリセラーとして2016年に 初受注以降、単純な製品販売に留まらず、篠原電機の付加価値として お客様への設計サポートや様々なソリューション提案が評価され、 日本国内で豊富な納入実績があります。
目次










バスウェイとバスダクトの違いとは
「バスウェイ/Busway」は国際標準(IEC規格)での正式な呼称です。
バスウェイの国際規格をベースに日本の工業規格(JIS規格)では「バスダクト」の呼称として制定されています。


電源供給システム構築の制約を打破します


スターラインバスウェイはデータセンター、工業・商業用途、研究機関などのあらゆる分野において、
最適化した電源供給システムを構築いたします。

   信頼性と付加価値
  ・ 当社の日本国内での豊富な納入実績
・ 設計サポート・最善のソリューション提案

   要望に応えたシステム構築
  ・ 利用環境に合わせたカスタマイズ
・ 電力モニタは様々な通信プロトコルに対応
・ 床下設置が可能
・ 豊富なカラーバリエーション
・ AC/DC対応

   コストメリットと利便性
  ・ 増設・拡張に対する柔軟性
・ 短時間・ローコストでの施工
・ プラグインタップオフユニットは自由な位置で活線接続可能


シンプルな構造によるコスト低減


シンプルな設計のバスダクトのため、施工やメンテナンスの手間とコストの低減を実現可能です。

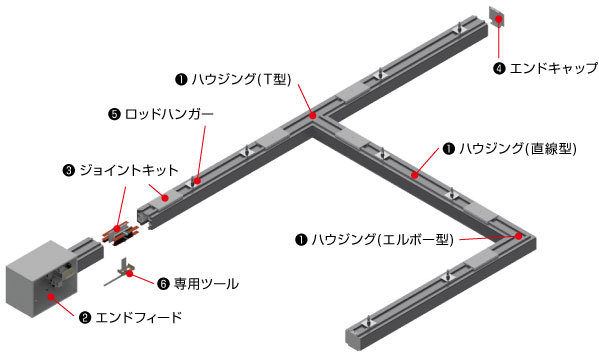

①ハウジング
直線型   エルボー型   T型


②エンドフィード   ③ジョイントキット   ④エンドキャップ
電力モニタ(CPM)搭載可能   ボルトレスでハウジングや
エンドフィードを確実に接続
  ハウジングのエンド部に装着


⑤ロッドハンガー   ⑥専用ツール
M12寸切りボルト対応吊り金具   ジョイントキット挿入用工具

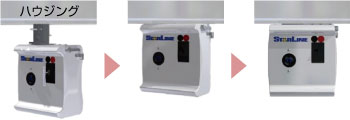

プラグインタップオフユニット
レセプタクルタイプ   ドロップコードタイプ

高いカスタマイズ性
・電力モニタ(CPM)搭載可能(最大6回路/モニタ)
・出力コネクタはIEC規格品・NEMA規格品などから選択。口数も指定可能。
・コネクタタイプはレセプタクルタイプ・ドロップコードタイプの2種類から選択可能
・ブレーカーは定格遮断容量、トリップカーブの要求に応じたカスタマイズ可能

簡単かつ自由な接続
・活線挿抜が可能
・工具不要で自由な位置に挿入→回転で取付
・ボルトを使わず確実に接続。 ボルトのゆるみを気にする必要がないため、定期点検は不要



独自の“回転ロック・コネクション”を採用したプラグイン タップオフユニットは、
バスダクトの接続の信頼性をより確実なものにしています。


幅広いラインナップと高いカスタマイズ性


ユーザー様のあらゆる要求仕様に対して、最適なカスタム品を提供いたします。

定格電圧 415V
定格電流 160A 225A 250A 400A 630A 800A 1000A 1250A


   グローバルシステムとメトリックシステム
  準拠規格やコスト・寸法の制約に応じて、
グローバルシステムとメトリックシステムのどちらかをご選択いただけます。

400A グローバルシステムハウジング断面図   400A メトリックシステムハウジング断面図




・IEC61439-1,-6に準拠
・軽量、コンパクト構造

・UL857、IEC61439-1,-6に準拠
・トップクラスの短絡電流特性
・堅牢なつくり

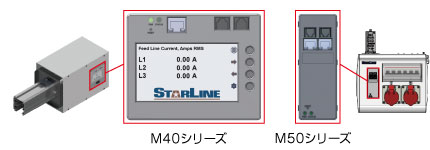

   クリティカルパワーモニター(CPM)
  電力モニタリングはエンドフィードとプラグインタップオフユニット上で行えます。
CPMは以下の通信プロトコルに対応しています。
・Modbus TCP
・Modbus RTU
・SNMPv1
・SNMPv2c
・SNMPv3
・BACnet®
・HTTP/HTTPS
・Telnet/SSH
・PROFINET
・イーサネット/IP

※予告なく新シリーズ品に変更となる場合がございます。
代表的なCPM測定項目
測定値の例 精度
電圧 L-N 測定値の0.5%
電圧 L-L
電流
有効電力 ANSI 12.20 クラス0.5
無効電力
皮相電力
電力量
力率 測定値の1.0%
周波数 +/- 0.1Hz
※ニュートラル電流測定はオプションです。

   100%ニュートラルと200%ニュートラル
  高調波対策などに対応できる200%ニュートラル設定がございます。

   内部グランド導体
  ノイズ対策に有効な内部グランド導体付きオプションです。

   カラーバリエーション
  本体、プラグインタップオフユニットとともに塗装が可能です。(通常色はシルバー)
赤/●黒/青/〇白 その他RALカラー指定


ロードバンク
コミッショニング試験用プラグインタップオフ機器です。
高負荷の熱源機を使った試験などにご使用いただけます。

  データチャネルカバー
LANケーブル収納用のカバーです。
カラーバリエーションが豊富なため、電源系統識別用としてもご使用いただけます。
(赤/青/緑/黄/●黒/〇白/グレー)

  クロージャ―ストリップ
ハウジング開口部から作業者の手が入ることを防止するカバーです。
じんあいの侵入も防ぐことができます。

  アングルドメーター
CPMの液晶に角度をつけることで視認性が向上します。

  IRウィンドウ
エンドフィードの小窓から側板を取り外さず、赤外線検査ができます。
窓の形状は丸型と四角型からお選びいただけます。


ケーブルと比較したバスウェイを採用する4つのメリット

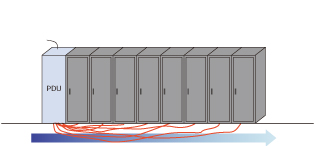

ケーブルを使用した場合
 (フリーアクセスフロアを想定)

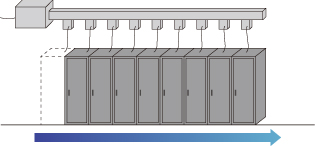

スターライン バスウェイを使用した場合
・過密状態となった配線によるエアフローの阻害
・増設時には床下作業が必要
・サーバー負荷に応じてケーブルの交換が必要
・エアフローが改善され空調効率UP
・PDUが不必要となることで
 ラック設置台数を増やすことができる
