ヒートパイプ式間接外気空調システム 楽COOL   *

特長 特長
  1. 1フロアあたり31kW、25kW、50kW(開発中)の冷却能力を持ち、フロアレベルでの効率的な冷却が可能
  2. 外気温度や冷却負荷に応じて、ドライモードとチラーモードを切り替えることで、
    省エネ運転を実現
  3. 日本の高温多湿な気候を考慮し、
    さまざまな地域や気象条件での使用が可能
  4. 外気を直接室内に取り込まない間接外気空調方式のため、外気中の粉塵や湿気の影響を受けにくく、室内の温湿度を安定的に維持可能
コンセプト
日本は高温多湿の時期が多く、日本独自の地産地消システムに対応したサーバ冷却システムが望まれています。
気象条件の異なる様々な地域で使用でき、間接外気空調型でサーバを冷却することが可能です。

間接外気運用時
  ヒートパイプの原理
● 直接外気空調は外気冷熱を室内に直接取り込み冷却する
● 実際には冷却するのではなく、常に室内空気を外気と交換する
● 外気エネルギーの性能は良く、30kW/Rackを運営するDCもある
● チラー等の冷熱源も不要
● 発熱した暖気を熱交換器(車のラジエータ相当)で熱を吸い取る
● 吸い取った熱を外気で冷却し、熱交換器から冷気を放出する
● 室内の空気は常に同じ空気を使い、外気は冷却のみに使用
● さらに熱交換率が50%程度で暖気と冷気の中間温度になる


一般空調と楽COOLの比較

項目 CRAC空調 楽COOL(間接外気空調)
空調方式 コンプレッサーヒートポンプサイクルと
室内機直膨コイル冷却
ヒートパイプ熱交換器による間接外気空調システム
+チラー冷却の組み合わせ
冷 媒 フロンR410Aの冷媒配管 ヒートパイプ作動液:水もしくはノンフロンR1233ze
チラーとの間:水配管(不凍液ブライン)
冷房能力 96kW ヒートパイプ能力 25kW×5+1=MAX.150kW
チラー能力 180kW
消費電力 32kW 楽COOL: 600W×2
チラー稼働時:最大47kW IPMモータによるインバータ
pPUE pPUE=1.5
年間COP=9も可能
ヒートパイプ空調 pPUE 1.02
チラー稼働も含めると1.1程度
ただし高温サーバ等を採用することにより1.1以下も可能
設計寿命 約5年弱
実際は10年近く稼働している
楽COOL本体:数十年以上 楽COOLファン:10年
チラーは100%稼働で約5年弱であるが、
実稼働は30~50%のため、10年~15年も期待できる
COP 空調機 3 ヒートパイプ単体 40
動作周囲温度 -8℃~+43℃ 楽COOL:-40℃~+45℃ チラー:+10℃~+40℃

ラインナップ

製品名 楽COOL 31K 楽COOL 25K



品番 RCOOL-031 RCOOL-025
外形寸法(mm) W800×D1300×H2000 W800×D1300×H2000
重量 350kg 315kg
駆動電圧 三相200V 三相200V

水冷ユニット

チラー チラー
冷却能力 31kW×N(必要数) 25kW×N(必要数)
設置場所 屋外 屋外

設置例:コンテナデータセンター
楽COOLを用いたコンテナデータセンターのご提案も可能です。(下図は一例です)

コンテナデータセンターで楽COOLを採用するメリット
 ●制御コントローラーでファンの回転数を最適制御するため、一般空調に比べ、過剰冷却にならず省エネに貢献
 ●地下水と併用することでチラーレス化を実現(年間PUE 1.07を実現)
 ●ファンのみで冷却を行っているため、メンテナンスはファン交換のみ
 ●設計時に冗長構成を取るため、システムを停止させずにファン交換などのメンテナンスが可能
 ●冬季はチラーを停止し、ポンプのみ稼働しているため、チラーのメンテナンスが容易でチラーの高寿命化にも貢献

楽COOL使用時コンテナデータセンターエアフロー図

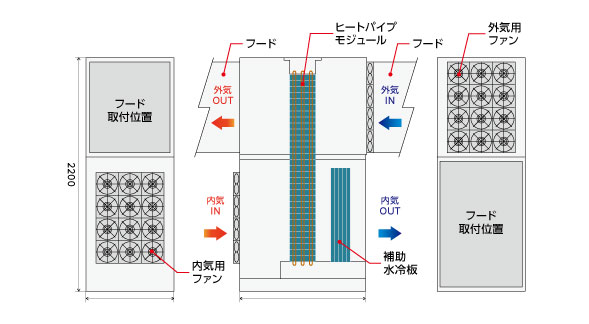

楽COOL 50K サイドフロー型 【製品開発中】
ラック型間接外気空調でフロア内に設置可能、屋外設置と比べ工事費用を削減
 特長   仕様
 ●エアフローが横方向に流れることにより、
  サーバへの整圧差を減らすことが可能
 ●内気川・外気側に12個ずつファンを設置しているため
  高風量を確保
 ●風量はPWM制御可能

外形寸法(mm) W700×D1000×H2200
質量 約300kg
駆動電圧 DC48V
消費電力 6kW(MAX)
水冷ユニット チラー
冷却能力 35kW~50kW
設置場所 屋内

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
