太陽光発電システム用接続箱 ※生産中止

特長 特長
  1. 業界で長く実績のあるダイオード方式を採用
  2. 入力側は断路端子台、出力側はMCCBを使用
  3. 箱体は、鋼板製とステンレス製が選択可能
生産中止
※新規のご発注は受け付けておりません。

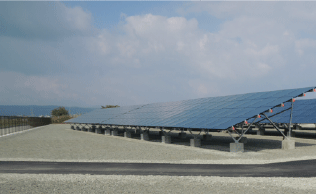

篠原電機滋賀ソーラー発電所

【接続箱　回路構成例（9回路）】


【仕様】
入力回路数 5 9 12
入力電圧（開放電圧） DC600V
入力電流（短絡電流） 10A/回路
出力回路数 1回路
出力最大電圧
(開放電圧）		 DC600V
出力最大電流
（短絡電流）		 50A 90A

120A
外形寸法 W500XH500XD160 W500XH600XD160 W600XH600XD160
質量

鋼板製：18kg
SUS製：17kg

 鋼板製：21kg
SUS製：20kg		 鋼板製：24kg
SUS製：23kg
箱体の保護等級 IP54
