プラスチックギャラリー(丸穴取付型)【屋内用】

用 途 用途
制御盤・操作盤などの換気開口部分としてお使いください。
特長 特長
  1. 取付パネルカットが追加工に適した丸穴形状のため、設計変更などによる追加取付に適しています。
  2. 取付けが簡単です。前面から丸穴ギャラリーをはめ込み、付属ビスを締めつけることで固定作業が完了します。
  3. フィルターのメンテナンスも前面からギャラリー部を外すことで行えます。
材質 材質
本体   :ABS樹脂
フィルター:不織布(品番:GPR90-F) 捕集効率 68%

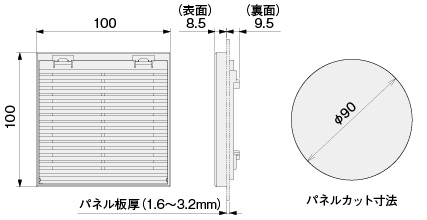

GPR-90の取付方



取付方法

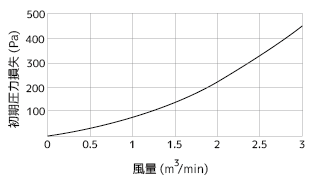

風量と初期圧力損失
品番
交換用フィルター品番
GPR-90W
5Y7/1
GPR90-F
GPR-90B
GPR90-F


注意
・締付ナットは均等に締め付けてください。
・適正締付トルクは0.6N・m(6.1kgf・cm)です。

※この製品の仕様は改良のため予告なく変更する場合があります。

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
GPR-90W
GPR-90B
