端子台用渡りバー WBR-16-15B / WBR-24-10B
-
用途
- 端子台の渡り配線にご使用ください。配線の省力化が図れます。
-
特長
- 8mm幅端子台において1極飛ばし・2極飛ばしのコモンラインの渡りに適合するように設計されております。
- 露出部は絶縁コーティング処理を施しておりますので安全です。
-
材質
- 黄銅 t=0.7mm ニッケルめっき仕上
絶縁コーティング（黒色）付
※その他の色のコーティングについても製作可能です。ご相談ください。
※最大通電容量：20A
※梱包数：100本 販売単位：20本
|

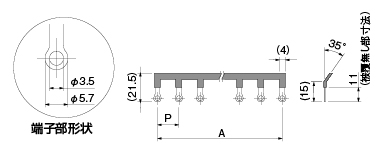

 ※図面クリックで拡大します |
||||||||||||||||
※使用時には被覆にキズやヘコミを与えることの無いようご注意ください。絶縁劣化の恐れがあります。 |
|||||||||||||||||
・・・
印は新製品です※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。
| 品番 | カタログ | 2次元CAD | 3次元CAD | 取扱説明書 | 積算用価格 | ||||
|---|---|---|---|---|---|---|---|---|---|
| DXF | DWG | SAT | STEP | XT | IGS | ||||
| WBR-16-15B |  |
--- | --- | --- | --- | --- | --- | --- | 1,390円 / 個 |
| WBR-24-10B | |
--- | --- | --- | --- | --- | --- | --- | 1,390円 / 個 |
