シャントワイヤー (可とう端子・可とう導体・フレキシブル導体・たわみ導体)

用 途 用途
電気機器との接続、振動・熱膨張・収縮の吸収にご使用ください。
特長 特長
  1. 優れた可とう性
    可とう部に平編組線を使用しているため、曲げ・ねじれ等の取り付けが可能です。
  2. サイズ違いも製作可能です。
    (長さ違い、穴位置違い、穴数違い、穴のサイズ違い等)
    また、平編み線に収縮チューブを取り付ける加工も可能です。
  3. 平編み線の両端に、丸端子等を取り付けた仕様も製作できます。

  • ■ 取付例


端子幅W
(mm)
標準長L
（mm）
許容電流
(A)
公称断面積(mm2)
型式
50

330
450
100
S-100N
75
350
760
200
S-200N
50
330
820
300
S-300N
75
350
1100
400
S-400N
1380
600
S-600N
100
400
1800
800
S-800N
2000
1000
S-1000N
150
500
2600
1200
S-1200N
3000
1600

S-1600N
3400
2000
S-2000N 8-φ18
3400
2000
S-2000N 12-φ18


端子巾
W
（mm）
標準長
L
（mm）
許容
電流
(A)
公称
断面積
(mm2)
型式

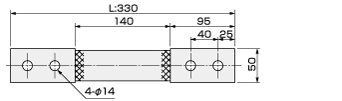

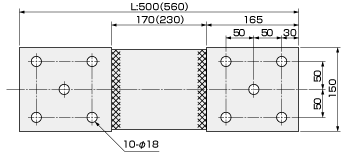

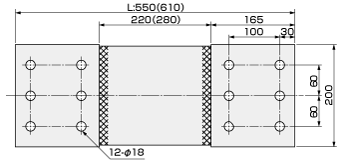

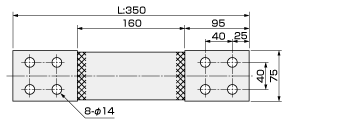

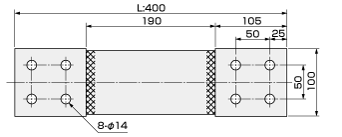

標準寸法図
25
200
200
38
 SD-25-200-200
300
76
 SD-25-200-300
380
114
 SD-25-200-380
450
152
 SD-25-200-450
40
300
290
50
 SD-40-300-290
410
100
 SD-40-300-410
520
150
 SD-40-300-520
580
200
 SD-40-300-580
690
250
 SD-40-300-690
770
300
 SD-40-300-770
50
330
450
100
 SD-50-330-450
650
200
 SD-50-330-650
820

300

 SD-50-330-820
970 400 SD-50-330-970
1100
500
 SD-50-330-1100
1220
600
 SD-50-330-1220
75
350
680
150
 SD-75-350-680
760 200 SD-75-350-760
860
250
 SD-75-350-860
940
300
 SD-75-350-940
1100

400

 SD-75-350-1100
1240
500
 SD-75-350-1240
1380 600 SD-75-350-1380
1630
800
 SD-75-350-1630
1860
1000
 SD-75-350-1860
2070
1200
 SD-75-350-2070
100
400
860
200
 SD-100-400-860
970
250
 SD-100-400-970
1060
300
 SD-100-400-1060
1240
400
 SD-100-400-1240
1380
500
 SD-100-400-1380
1530
600
 SD-100-400-1530
1800 800 SD-100-400-1800
2000
1000
 SD-100-400-2000
2200
1250
 SD-100-400-2200
2500
1500
 SD-100-400-2500
150
500
or
560
1460
400
 SD-150-(　)-1460
1640
500
 SD-150-(　)-1640
1800
600
 SD-150-(　)-1800
2100
800
 SD-150-(　)-2100
2350
1000
 SD-150-(　)-2350
2600 1200 SD-150-(　)-2600
3000 1600 SD-150-(　)-3000
3400 2000 SD-150-(　)-3400
3800
2400
 SD-150-(　)-3800
4100
2800
 SD-150-(　)-4100
200
550
or
610
1850
500
 SD-200-(　)-1850
2360
800
 SD-200-(　)-2360
2640
1000
 SD-200-(　)-2640
2900
1200
 SD-200-(　)-2900
3260
1500
 SD-200-(　)-3260
3800
2000
 SD-200-(　)-3800
4200
2500
 SD-200-(　)-4200
4700
3000
 SD-200-(　)-4700
5100
3500
 SD-200-(　)-5100
(注) 全長"L"寸法は、当社の標準寸法を示してあります。
　　　150幅、200幅に関しましては、型式（　）内にＬ寸法をご指示ください。
　　　例）SD-150-500-1460、SD-200-610-1850

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
S-100N --- --- --- --- --- --- --- お問い合わせください
S-200N --- --- --- --- --- --- --- お問い合わせください
S-300N --- --- --- --- --- --- --- お問い合わせください
S-400N --- --- --- --- --- --- --- お問い合わせください
S-600N --- --- --- --- --- --- --- お問い合わせください
S-800N --- --- --- --- --- --- --- お問い合わせください
S-1000N --- --- --- --- --- --- --- お問い合わせください
S-1200N --- --- --- --- --- --- --- お問い合わせください
S-1600N --- --- --- --- --- --- --- お問い合わせください
S-2000N8-Φ18 --- --- --- --- --- --- --- お問い合わせください
S-2000N12-Φ18 --- --- --- --- --- --- --- お問い合わせください

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
SD-25-200-200 --- --- --- --- --- --- --- お問い合わせください
SD-25-200-300 --- --- --- --- --- --- --- お問い合わせください
SD-25-200-380 --- --- --- --- --- --- --- お問い合わせください
SD-25-200-450 --- --- --- --- --- --- --- お問い合わせください

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
SD-40-300-290 --- --- --- --- --- --- --- お問い合わせください
SD-40-300-410 --- --- --- --- --- --- --- お問い合わせください
SD-40-300-520 --- --- --- --- --- --- --- お問い合わせください
SD-40-300-580 --- --- --- --- --- --- --- お問い合わせください
SD-40-300-690 --- --- --- --- --- --- --- お問い合わせください
SD-40-300-770 --- --- --- --- --- --- --- お問い合わせください

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
SD-50-330-450 --- --- --- --- --- --- --- お問い合わせください
SD-50-330-650 --- --- --- --- --- --- --- お問い合わせください
SD-50-330-820 --- --- --- --- --- --- --- お問い合わせください
SD-50-330-970 --- --- --- --- --- --- --- お問い合わせください
SD-50-330-1100 --- --- --- --- --- --- --- お問い合わせください
SD-50-330-1220 --- --- --- --- --- --- --- お問い合わせください

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
SD-75-350-680 --- --- --- --- --- --- --- お問い合わせください
SD-75-350-760 --- --- --- --- --- --- --- お問い合わせください
SD-75-350-860 --- --- --- --- --- --- --- お問い合わせください
SD-75-350-940 --- --- --- --- --- --- --- お問い合わせください
SD-75-350-1100 --- --- --- --- --- --- --- お問い合わせください
SD-75-350-1240 --- --- --- --- --- --- --- お問い合わせください
SD-75-350-1380 --- --- --- --- --- --- --- お問い合わせください
SD-75-350-1630 --- --- --- --- --- --- --- お問い合わせください
SD-75-350-1860 --- --- --- --- --- --- --- お問い合わせください
SD-75-350-2070 --- --- --- --- --- --- --- お問い合わせください

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
SD-100-400-860 --- --- --- --- --- --- --- お問い合わせください
SD-100-400-970 --- --- --- --- --- --- --- お問い合わせください
SD-100-400-1060 --- --- --- --- --- --- --- お問い合わせください
SD-100-400-1240 --- --- --- --- --- --- --- お問い合わせください
SD-100-400-1380 --- --- --- --- --- --- --- お問い合わせください
SD-100-400-1530 --- --- --- --- --- --- --- お問い合わせください
SD-100-400-1800 --- --- --- --- --- --- --- お問い合わせください
SD-100-400-2000 --- --- --- --- --- --- --- お問い合わせください
SD-100-400-2200 --- --- --- --- --- --- --- お問い合わせください
SD-100-400-2500 --- --- --- --- --- --- --- お問い合わせください

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
SD-150-500-1460 --- --- --- --- --- --- --- お問い合わせください
SD-150-560-1460 --- --- --- --- --- --- --- お問い合わせください
SD-150-500-1640 --- --- --- --- --- --- --- お問い合わせください
SD-150-560-1640 --- --- --- --- --- --- --- お問い合わせください
SD-150-500-1800 --- --- --- --- --- --- --- お問い合わせください
SD-150-560-1800 --- --- --- --- --- --- --- お問い合わせください
SD-150-500-2100 --- --- --- --- --- --- --- お問い合わせください
SD-150-560-2100 --- --- --- --- --- --- --- お問い合わせください
SD-150-500-2350 --- --- --- --- --- --- --- お問い合わせください
SD-150-560-2350 --- --- --- --- --- --- --- お問い合わせください
SD-150-500-2600 --- --- --- --- --- --- --- お問い合わせください
SD-150-560-2600 --- --- --- --- --- --- --- お問い合わせください
SD-150-500-3000 --- --- --- --- --- --- --- お問い合わせください
SD-150-560-3000 --- --- --- --- --- --- --- お問い合わせください
SD-150-500-3400 --- --- --- --- --- --- --- お問い合わせください
SD-150-560-3400 --- --- --- --- --- --- --- お問い合わせください
SD-150-500-3800 --- --- --- --- --- --- --- お問い合わせください
SD-150-560-3800 --- --- --- --- --- --- --- お問い合わせください
SD-150-500-4100 --- --- --- --- --- --- --- お問い合わせください
SD-150-560-4100 --- --- --- --- --- --- --- お問い合わせください

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
SD-200-550-1850 --- --- --- --- --- --- --- お問い合わせください
SD-200-610-1850 --- --- --- --- --- --- --- お問い合わせください
SD-200-550-2360 --- --- --- --- --- --- --- お問い合わせください
SD-200-610-2360 --- --- --- --- --- --- --- お問い合わせください
SD-200-550-2640 --- --- --- --- --- --- --- お問い合わせください
SD-200-610-2640 --- --- --- --- --- --- --- お問い合わせください
SD-200-550-2900 --- --- --- --- --- --- --- お問い合わせください
SD-200-610-2900 --- --- --- --- --- --- --- お問い合わせください
SD-200-550-3260 --- --- --- --- --- --- --- お問い合わせください
SD-200-610-3260 --- --- --- --- --- --- --- お問い合わせください
SD-200-550-3800 --- --- --- --- --- --- --- お問い合わせください
SD-200-610-3800 --- --- --- --- --- --- --- お問い合わせください
SD-200-550-4200 --- --- --- --- --- --- --- お問い合わせください
SD-200-610-4200 --- --- --- --- --- --- --- お問い合わせください
SD-200-550-4700 --- --- --- --- --- --- --- お問い合わせください
SD-200-610-4700 --- --- --- --- --- --- --- お問い合わせください
SD-200-550-5100 --- --- --- --- --- --- --- お問い合わせください
SD-200-610-5100 --- --- --- --- --- --- --- お問い合わせください
