スポンジパッキン

用 途 用途
各種配電盤の窓枠、扉間の防水及びパッキンにご使用ください。
特長 特長
フォーム部は難燃性で弾力性、耐久性に富んでいます。
材質 材質
CRスポンジ100％（独立発泡）接着テープ付

Dスポンジ
SDスポンジ
SSスポンジ
見掛比重（g/cm3 ）

0.23

0.4
0.206
硬度（°）
25±5
20±5
10±5
引張強度（kgf/cm2）
9.9
15
8.6
引裂強度（kgf/cm2）
2.4
-
2.1
伸び（%）
170
300
390
使用可能温度（℃）
-20～100
-20～100
-20～100
コーティング
なし
全面スムーススキン
片面スムーススキン
難燃性
◎
○
○
耐水性
◎
◎
◎
耐候性
◎
◎
◎
耐久性
◎
◎
◎
※記載数値はあくまでも代表値または実測値であり、規格値・保証値ではありません。

Dスポンジ
   SDスポンジ
   SSスポンジ
難燃性
耐水性、耐熱性、耐候性に優れています。
硬度　約25°		   難燃性
押出で製作しますので長尺物ができます。
硬度　約20°		   難燃性で柔軟性があり、耐水性、断熱性、耐久性、耐候性に優れています。
片面スムーススキン加工。
硬度　約10°
品番

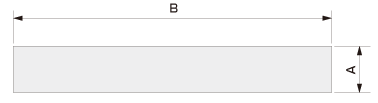

A×B×定尺（m）
PDR-3-10T
3×10×20
PDR-3-15T
3×15×20
PDR-3-20T
3×20×20
PDR-3-25T
3×25×20
PDR-3-30T
3×30×20
PDR-5-15T
5×15×20
PDR-5-20T
5×20×20
PDR-5-25T
5×25×20
PDR-5-30T
5×30×20
PDR-5-40T
5×40×20

品番
A×B×定尺（m）
PSD-3-10T
3×10×200
PSD-3-15T
3×15×200
PSD-3-20T
3×20×200
PSD-3-25T
3×25×100
PSD-3-30T
3×30×100
PSD-5-15T
5×15×100
PSD-5-20T
5×20×100
PSD-5-25T
5×25×100
PSD-5-30T
5×30×50
PSD-5-40T
5×40×50

品番
A×B×定尺（m）
PSS-3-10T
3×10×100（20m×5）
PSS-3-15T
3×15× 80（20m×4）
PSS-3-20T
3×20× 60（20m×3）
PSS-3-25T
3×25× 50（25m×2）
PSS-3-30T
3×30× 40（20m×2）
PSS-5-15T
5×15× 80（20m×4）
PSS-5-20T
5×20× 60（20m×3）
PSS-5-25T
5×25× 50（25m×2）
PSS-5-30T
5×30× 40（20m×2）
PSS-5-40T
5×40× 30（30m×1）
※Dスポンジ、SDスポンジは接着テープなしも製作できます。品番末尾のTを表示しないでご注文ください。
　 （例）PDR-3-20、PSD-3-20

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
PDR-3-10T --- --- --- --- --- --- --- お問い合わせください
PDR-3-15T --- --- --- --- --- --- --- お問い合わせください
PDR-3-20T --- --- --- --- --- --- --- お問い合わせください
PDR-3-25T --- --- --- --- --- --- --- お問い合わせください
PDR-3-30T --- --- --- --- --- --- --- お問い合わせください
PDR-5-15T --- --- --- --- --- --- --- お問い合わせください
PDR-5-20T --- --- --- --- --- --- --- お問い合わせください
PDR-5-25T --- --- --- --- --- --- --- お問い合わせください
PDR-5-30T --- --- --- --- --- --- --- お問い合わせください
PDR-5-40T --- --- --- --- --- --- --- お問い合わせください

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
PSD-3-10T --- --- --- --- --- --- --- お問い合わせください
PSD-3-15T --- --- --- --- --- --- --- お問い合わせください
PSD-3-20T --- --- --- --- --- --- --- お問い合わせください
PSD-3-25T --- --- --- --- --- --- --- お問い合わせください
PSD-3-30T --- --- --- --- --- --- --- お問い合わせください
PSD-5-15T --- --- --- --- --- --- --- お問い合わせください
PSD-5-20T --- --- --- --- --- --- --- お問い合わせください
PSD-5-25T --- --- --- --- --- --- --- お問い合わせください
PSD-5-30T --- --- --- --- --- --- --- お問い合わせください
PSD-5-40T --- --- --- --- --- --- --- お問い合わせください

※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD 取扱説明書 積算用価格
PDF DXF DWG SAT STEP XT IGS PDF
PSS-3-10T --- --- --- --- --- --- --- お問い合わせください
PSS-3-15T --- --- --- --- --- --- --- お問い合わせください
PSS-3-20T --- --- --- --- --- --- --- お問い合わせください
PSS-3-25T --- --- --- --- --- --- --- お問い合わせください
PSS-3-30T --- --- --- --- --- --- --- お問い合わせください
PSS-5-15T --- --- --- --- --- --- --- お問い合わせください
PSS-5-20T --- --- --- --- --- --- --- お問い合わせください
PSS-5-25T --- --- --- --- --- --- --- お問い合わせください
PSS-5-30T --- --- --- --- --- --- --- お問い合わせください
PSS-5-40T --- --- --- --- --- --- --- お問い合わせください
