エコダクト（EDシリーズ）　

用 途 用途
盤内のケーブル整線にご使用ください。
特長 特長
  1. 環境に配慮した、焼却時に有害ガスの発生しないノンハロゲン樹脂を採用。
  2. 難燃性は、UL94V－0認定の自己消火性です。
  3. 比重はPVCと比べ約20％軽量になりました。
  4. (社)日本配電制御システム工業会、日本電機工業会の標準色を採用。
  5. EDダクトの側面孔は、内面に面取り加工を施しております。
  6. EDダクトは従来のPVCと比べ耐熱性に優れています。
材質 材質
変性PPE　色調：アイボリー
呼称
あ あ印は新製品です。


■ 標準仕様

ED-34

ED-44


ED-36
ED-46
ED-66


ED-38

エコダクトED-34
エコダクトED-44
エコダクトＥＤ－３６

エコダクトＥＤ－４６

エコダクトＥＤ－６６
エコダクトED-38
定尺／2,000mm
電線収容本数
IV2sq　　50
梱　包 　10		   定尺／2,000mm
電線収容本数
IV2sq　　60
梱　包 　10		   定尺／2,000mm
電線収容本数
IV2sq　　80
梱　包 　10		   定尺／2,000mm
電線収容本数
IV2sq　　 100
梱　包　　 10		   定尺／2,000mm
電線収容本数
IV2sq　　 160
梱　包　　 10		   定尺／2,000mm
電線収容本数
IV2sq　　 100
梱　包　　 10
ED-48

ED-68

ED-88

ED-610

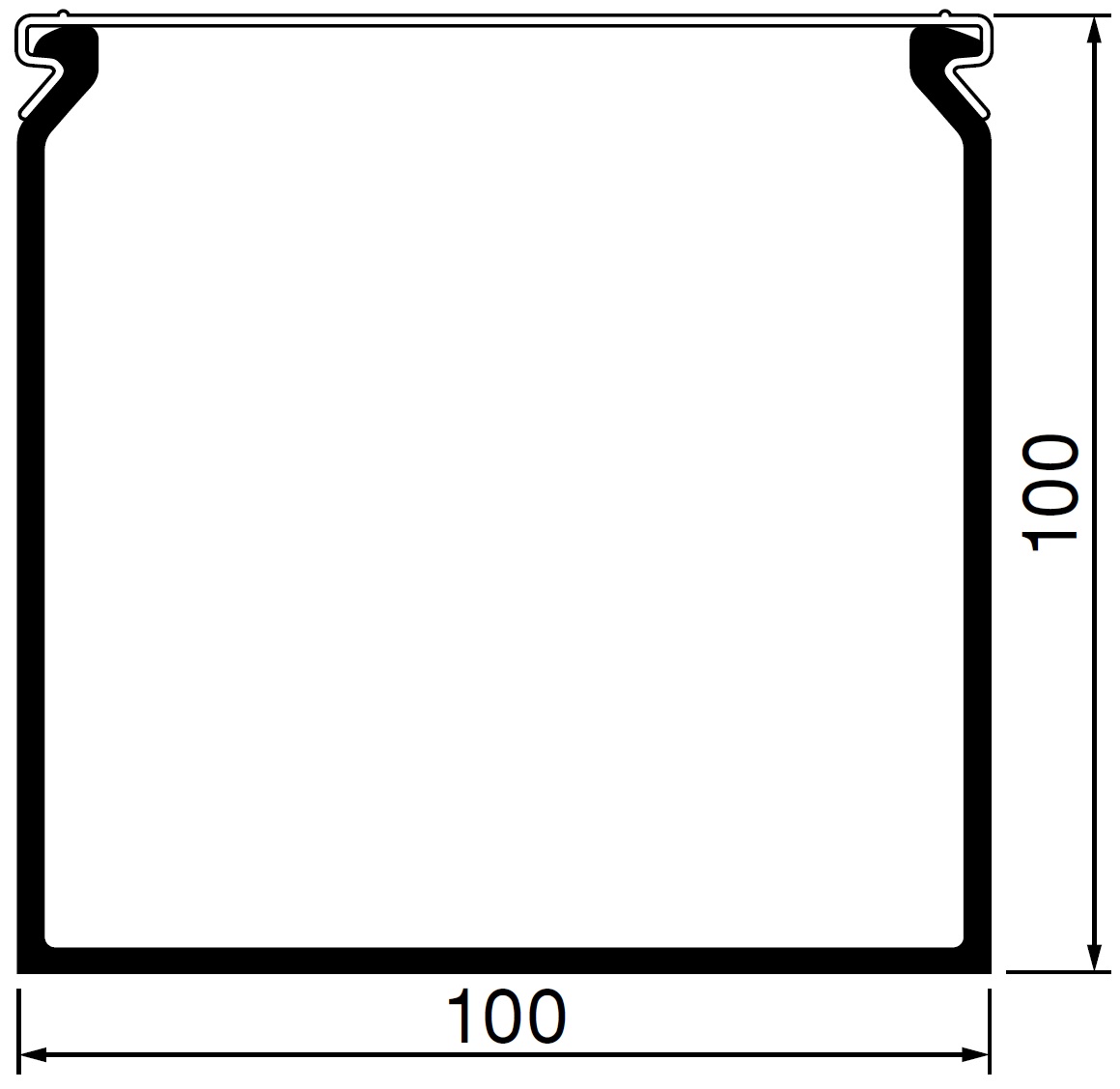

   ED-100


エコダクトＥＤ－４８
エコダクトＥＤ－６８
エコダクトED-88
エコダクトＥＤ－６１０		   　エコダクトED-88
定尺／2,000mm
電線収容本数
IV2sq　　 140
梱　包　　 10		   定尺／2,000mm
電線収容本数
IV2sq　　 190
梱　包　　 10		   定尺／2,000mm
電線収容本数
IV2sq　　260
梱　包　　 10		   定尺／2,000mm
電線収容本数
IV2sq 　　240
梱　包 　　10		   定尺／2,000mm
電線収容本数
IV2sq 　　420
梱　包 　　 6

■ 側面孔形状及び寸法
　　　　側面孔形状及び寸法
品番
寸法
A
B
C
D
E
F
ED-34
40
20
4
20
20
8
ED-44
40
20
4
20
20
8
ED-36
60
38
6
20
20
8
ED-46
60
38
6
20
20
8
ED-66
60
38
6
20
20
8
ED-38
80
58
6
20
20
8
ED-48
80
58
6
20
20
8
ED-68
80
58
6
20
20
8
ED-88
80
58
6
20
20
8
ED-610
100
75
8
20
20
8
ED-100
100
75
8
20
20
8

■ 取付孔寸法図（ED-36～68共通）
■ ダクトカバー
　　　取付孔寸法図
形　式
梱包／本
適合ダクト
ED-30
10
ED-34、36,38
ED-40
10
ED-44、46、48
ED-60
10
ED-66、68、610
ED-80
10
 ED-88
ED-100F 6 ED-100
　　　（ED-88)
　　　 取付孔寸法図

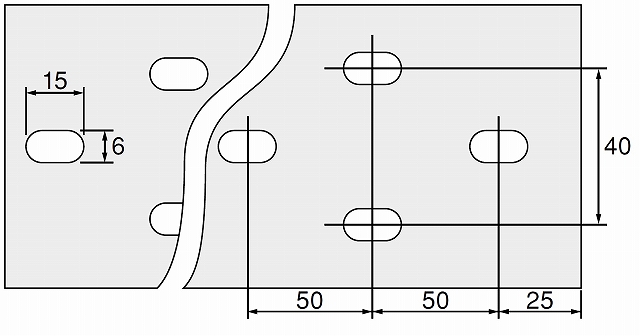

　　　（ED-100)
　　　 取付孔寸法図


■ エコダクト材料物性表


項目
試験方法
条件
単位
試験値
比重
ISO 1183
23℃
1.08
荷重たわみ温度
ASTM D-648
1.82MPa
℃
100
難燃性
UL-94
1.6mm厚
V-O*
曲げ強さ
ISO 173
23℃　50% RH
MPa
88
引張り強さ
ISO 527
23℃　50% RH
MPa
54
曲げ弾性率
ISO 178
23℃　50% RH
MPa
2390
シャルピー衝撃強さ
ISO 179
4mmノッチ付 23℃
kJ／m2
15
比誘電率
IEC 60250
100HZ・1MHz
2.9
絶縁破壊強さ
IEC 60243
短時間2.0mm
KV／mm
29
体積抵抗値
IEC 60093
23℃　50% RH
Ω・cm
1016
※薬品や油類に触れると劣化の恐れがあります。　　*2.5mm5VA
※使用限界温度　70℃
