HOME > ニュース > 薄型防噴流ギャラリー GTS-45W IP45

新製品情報

2013年6月24日

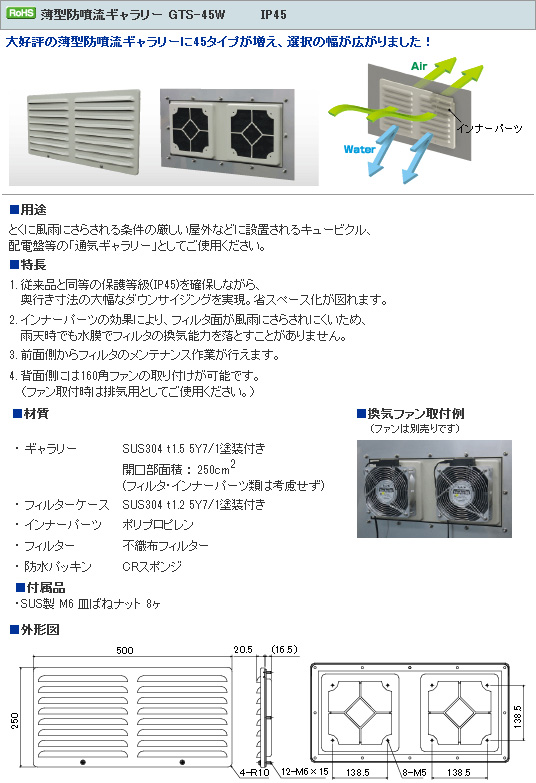

薄型防噴流ギャラリー GTS-45W IP45RoHS対応

2013.6.24_1

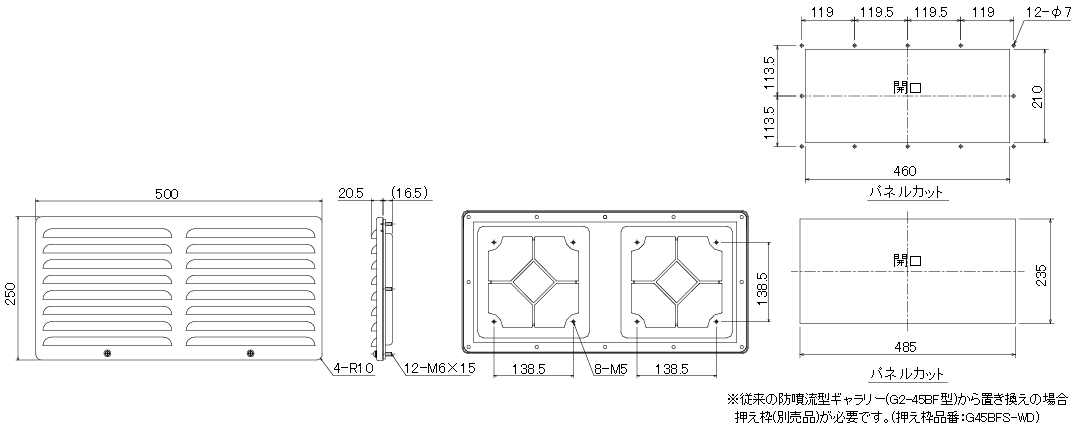

パネルカット寸法を含む拡大図

※検証に使用しているギャラリーはGTS-20W (薄型防噴流タイプ)です。

本映像は、煙発生器とシャワーを用いて空気を通し、水を止める検証を撮影したものです。
斜め下から直近から散水をしても内部に水が入ることがありません。
内部側のフィルターが濡れないので圧損が増加することなく空気を取り入れることができ、
IP55(カテゴリー2)の性能を有しています。

薄型防噴流ギャラリー(塩害対策仕様) GTS-45W-ST    IP55 (カテゴリー2)
大好評の薄型防噴流ギャラリーに塩害対策仕様の45タイプができました!

用途
沿岸地域等、塩害の影響を受けやすい環境に設置されるキュービクル、
配電盤等の「通気ギャラリー」としてご使用ください。
特長
1. 従来品と同等の保護等級(IP55)を確保しながら、
奥行き寸法の大幅なダウンサイジングを実現。省スペース化が図れます。
2. インナーパーツの効果により、フィルタ面が風雨にさらされにくいため、
雨天時でも水膜でフィルタの換気能力を落とすことがありません。
3. 前面側からフィルタのメンテナンス作業が行えます。
4. 背面側には160角ファンの取り付けが可能です。
(ファン取付時は排気用としてご使用ください。)
材質
・ ギャラリー SUS304 t1.5 5Y7/1塗装付き
開口部面積 : 250cm2
(フィルタ・インナーパーツ類は考慮せず)
・ フィルターケース SUS304 t1.2 5Y7/1塗装付き
・ インナーパーツ ポリプロピレン
・ フィルター 耐塩フィルター (捕集効率90%)
※交換用ロザイ品番 : GTS45-FST
・ 防水パッキン CRスポンジ
付属品
・SUS製 M6 皿ばねナット
8ヶ
外形図
→パネルカット寸法を含む拡大図はこちら
防水検証動画 (社内実施)




(↑再生ボタンをクリックして下さい)

※検証に使用しているギャラリーはGTS-20W (薄型防噴流タイプ)です。

本映像は、煙発生器とシャワーを用いて空気を通し、水を止める検証を撮影したものです。
斜め下から直近から散水をしても内部に水が入ることがありません。
内部側のフィルターが濡れないので圧損が増加することなく空気を取り入れることができ、
IP55(カテゴリー2)の性能を有しています。



製品情報・印刷用PDFはこちら
CADデータのダウンロードはこちら
