サポーター締付補助工具 SST-2(S・L・P)RoHS対応

2013.04.30

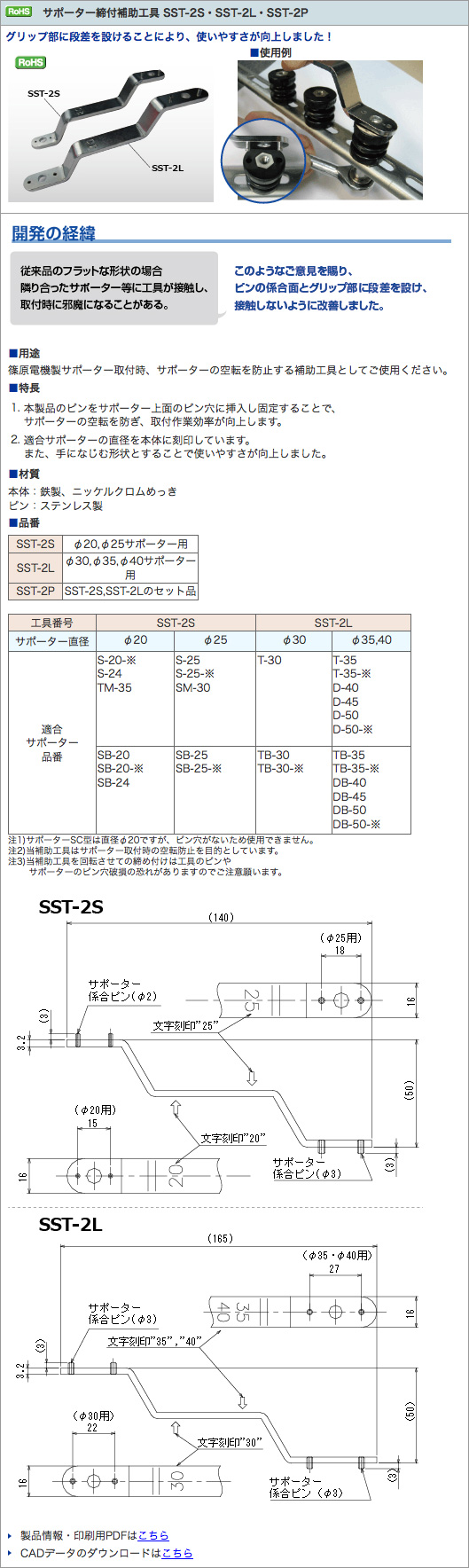

 サポーター締付補助工具 SST-2S・SST-2L・SST-2P
グリップ部に段差を設けることにより、使いやすさが向上しました!

   ■使用例



用途
篠原電機製サポーター取付時、サポーターの空転を防止する補助工具としてご使用ください。
特長
1. 本製品のピンをサポーター上面のピン穴に挿入し固定することで、
サポーターの空転を防ぎ、取付作業効率が向上します。
2. 適合サポーターの直径を本体に刻印しています。
また、手になじむ形状とすることで使いやすさが向上しました。
材質
本体:鉄製、ニッケルクロムめっき
ピン:ステンレス製
品番
SST-2S φ20,φ25サポーター用
SST-2L φ30,φ35,φ40サポーター用
SST-2P SST-2S,SST-2Lのセット品



工具番号 SST-2S SST-2L
サポーター直径 φ20 φ25 φ30 φ35,40
適合
サポーター
品番
S-20-※
S-24
TM-35
S-25
S-25-※
SM-30
T-30 T-35
T-35-※
D-40
D-45
D-50
D-50-※
SB-20
SB-20-※
SB-24
SB-25
SB-25-※
TB-30
TB-30-※
TB-35
TB-35-※
DB-40
DB-45
DB-50
DB-50-※

注1)サポーターSC型は直径φ20ですが、ピン穴がないため使用できません。
注2)当補助工具はサポーター取付時の空転防止を目的としています。
注3)当補助工具を回転させての締め付けは工具のピンや
サポーターのピン穴破損の恐れがありますのでご注意願います。



製品情報・印刷用PDFはこちら
CADデータのダウンロードはこちら
