新製品情報

2010年5月11日

防噴流型ギャラリーRoHS対応

2010.05.11

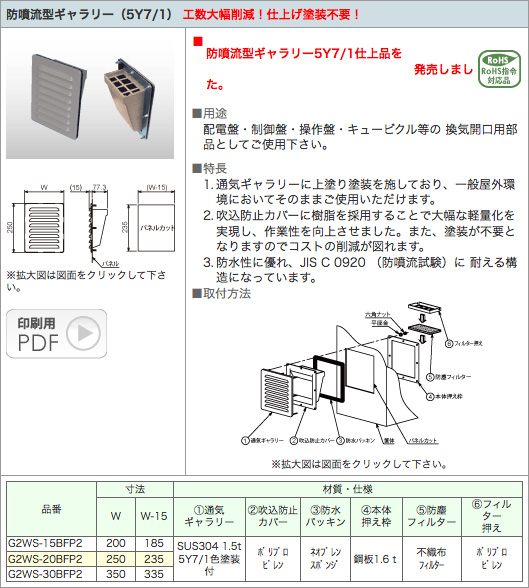

防噴流型ギャラリー(5Y7/1) 工数大幅削減!仕上げ塗装不要!
防噴流ギャラリー(5Y7/1)
防噴流ギャラリー(5Y7/1)
※拡大図は図面をクリックして下さい。
防噴流ギャラリー(5Y7/1)印刷用PDF
防噴流型ギャラリー5Y7/1仕上品を発売しました。
用途
配電盤・制御盤・操作盤・キュービクル等の
換気開口用部品としてご使用下さい。
特長
1. 通気ギャラリーに上塗り塗装を施しており、一般屋外環境においてそのままご使用いただけます。
2. 吹込防止カバーに樹脂を採用することで大幅な軽量化を実現し、作業性を向上させました。また、塗装が不要となりますのでコストの削減が図れます。
3. 防水性に優れ、JIS C 0920 (防噴流試験)に
耐える構造になっています。
取付方法
防噴流ギャラリー(5Y7/1)

※拡大図は図面をクリックして下さい。
品番
寸法
材質・仕様
W
W-15
①通気
ギャラリー
②吹込防止
カバー
③防水
パッキン
④本体
押え枠
⑤防塵
フィルター
⑥フィルター
押え
G2WS-15BFP2
200
185
SUS304 1.5t
5Y7/1色塗装付
ポリプロ
ピレン
ネオプレン
スポンジ
鋼板1.6t
不織布
フィルター
ポリプロ
ピレン
G2WS-20BFP2
250
235
G2WS-30BFP2
350
335
