防噴流ギャラリー(カバー樹脂タイプ)RoHS対応

2010.02.26

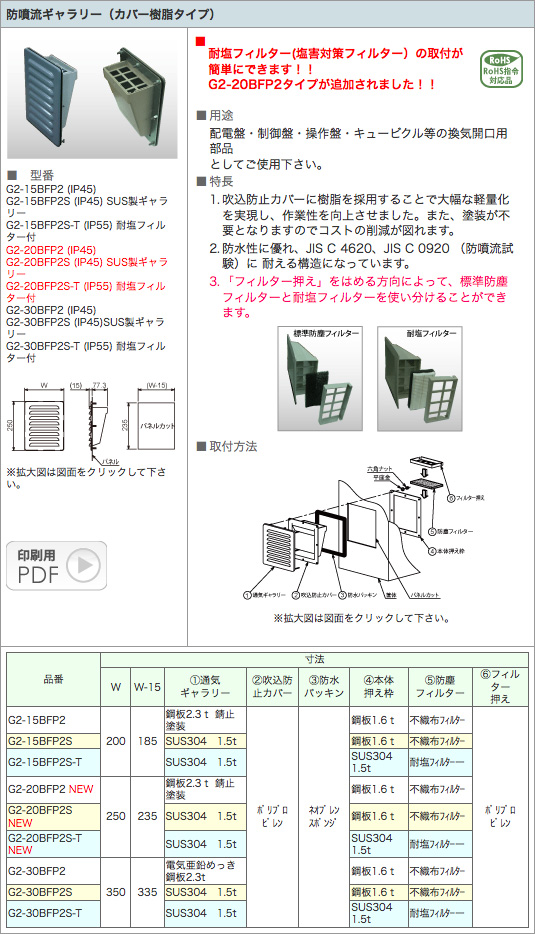

防噴流ギャラリー(カバー樹脂タイプ)
防噴流ギャラリー(カバー樹脂タイプ)
■ 型番
G2-15BFP2 (IP45)
G2-15BFP2S (IP45)
SUS製ギャラリー
G2-15BFP2S-T (IP55)
耐塩フィルター付
G2-20BFP2 (IP45)
G2-20BFP2S (IP45)
SUS製ギャラリー
G2-20BFP2S-T (IP55)
耐塩フィルター付

G2-30BFP2 (IP45)
G2-30BFP2S (IP45)SUS製ギャラリー
G2-30BFP2S-T (IP55)
耐塩フィルター付
防噴流ギャラリー(カバー樹脂タイプ)
※拡大図は図面をクリックして下さい。
防噴流ギャラリー(カバー樹脂タイプ)印刷用PDF
耐塩フィルター(塩害対策フィルター)の取付が
簡単にできます!!

G2-20BFP2タイプが追加されました!!
用途
配電盤・制御盤・操作盤・キュービクル等の換気開口用部品
としてご使用下さい。
特長
1. 吹込防止カバーに樹脂を採用することで大幅な軽量化を実現し、作業性を向上させました。また、塗装が不要となりますのでコストの削減が図れます。
2. 防水性に優れ、JIS C 4620、JIS C 0920 (防噴流試験)に
耐える構造になっています。
3. 「フィルター押え」をはめる方向によって、標準防塵フィルターと耐塩フィルターを使い分けることができます。
防噴流ギャラリー(カバー樹脂タイプ)
取付方法
防噴流ギャラリー(カバー樹脂タイプ)

※拡大図は図面をクリックして下さい。
品番
寸法
W
W-15
①通気
ギャラリー
②吹込防止カバー
③防水
パッキン
④本体
押え枠
⑤防塵
フィルター
⑥フィルター
押え
G2-15BFP2
200
185
鋼板2.3t 錆止塗装
ポリプロ
ピレン
ネオプレン
スポンジ
鋼板1.6t 不織布フィルター
ポリプロ
ピレン
G2-15BFP2S SUS304 1.5t 鋼板1.6t 不織布フィルター
G2-15BFP2S-T SUS304 1.5t SUS304 1.5t 耐塩フィルターー
G2-20BFP2 NEW
250
235
鋼板2.3t 錆止塗装 鋼板1.6t 不織布フィルター
G2-20BFP2S NEW SUS304 1.5t 鋼板1.6t 不織布フィルター
G2-20BFP2S-T NEW SUS304 1.5t SUS304 1.5t 耐塩フィルターー
G2-30BFP2
350
335
電気亜鉛めっき
鋼板2.3t
鋼板1.6t 不織布フィルター
G2-30BFP2S SUS304 1.5t 鋼板1.6t 不織布フィルター
G2-30BFP2S-T SUS304 1.5t SUS304 1.5t 耐塩フィルターー
