新型LEDユニットスイッチ金具足長タイプ CLED-1004UHL-R(L) ※使用しているLEDデバイスは日亜化学工業株式会社製です。

HOME > ニュース > 新型LEDユニットスイッチ金具足長タイプ CLED-1004UHL-R(L) ※使用しているLEDデバイスは日亜化学工業株式会社製です。

2014年6月20日

2014.6.20

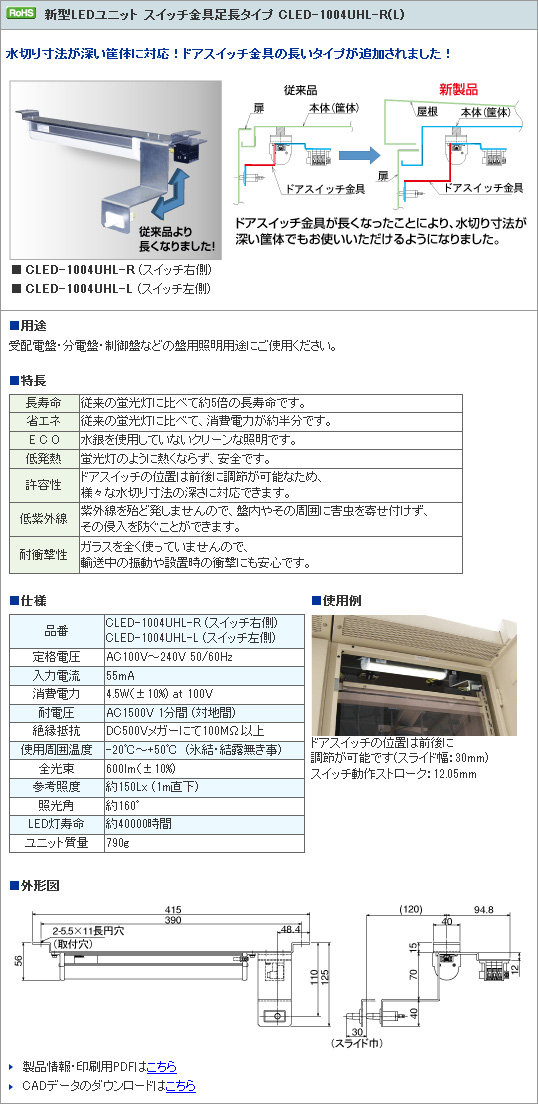

　新型LEDユニットスイッチ金具足長タイプ CLED-1004UHL-R(L)

水切り寸法が深い筐体に対応！ドアスイッチ金具の長いタイプが追加されました！

■	CLED-1004UHL-R (スイッチ右側)
■	CLED-1004UHL-L (スイッチ左側)

■用途

受配電盤・分電盤・制御盤などの盤用照明用途にご使用ください。

■特長

長寿命	従来の蛍光灯に比べて約5倍の長寿命です。
省エネ	従来の蛍光灯に比べて、消費電力が約半分です。
E C O	水銀を使用していないクリーンな照明です。
低発熱	蛍光灯のように熱くならず、安全です。
許容性	ドアスイッチの位置は前後に調節が可能なため、様々な水切り寸法の深さに対応できます。
低紫外線	紫外線を殆ど発しませんので、盤内やその周囲に害虫を寄せ付けず、その侵入を防ぐことができます。
耐衝撃性	ガラスを全く使っていませんので、輸送中の振動や設置時の衝撃にも安心です。

■仕様

■使用例

品番	CLED-1004UHL-R (スイッチ右側) CLED-1004UHL-L (スイッチ左側)
定格電圧	AC100V～240V 50/60Hz
入力電流	55mA
消費電力	4.5W（±10%) at 100V
耐電圧	AC1500V 1分間 (対地間)
絶縁抵抗	DC500Vメガーにて100MΩ以上
使用周囲温度	-20℃～+50℃　(氷結・結露無き事)
全光束	600lm（±10%)
参考照度	約150Lx (1m直下)
照光角	約160°
LED灯寿命	約40000時間
ユニット質量	790g

ドアスイッチの位置は前後に
調節が可能です(スライド幅：30mm)
スイッチ動作ストローク：12.05mm

■外形図

	製品情報・印刷用PDFはこちら
	CADデータのダウンロードはこちら
