サーキットプロテクタ用渡りバー WBR(F)-35-10BRoHS対応

2013.09.04

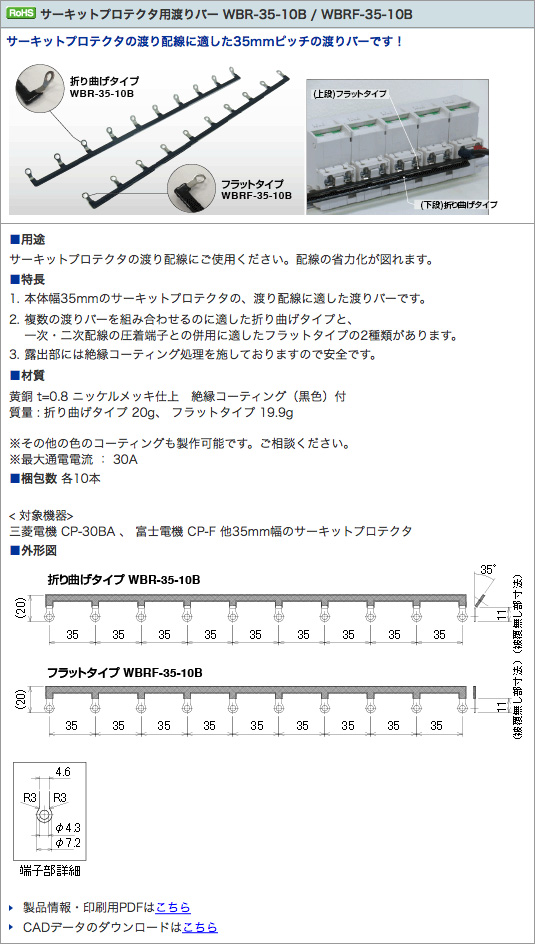

サーキットプロテクタ用渡りバー WBR-35-10B / WBRF-35-10B
サーキットプロテクタの渡り配線に適した35mmピッチの渡りバーです!

用途
サーキットプロテクタの渡り配線にご使用ください。配線の省力化が図れます。
特長
1. 本体幅35mmのサーキットプロテクタの、渡り配線に適した渡りバーです。
2. 複数の渡りバーを組み合わせるのに適した折り曲げタイプと、
一次・二次配線の圧着端子との併用に適したフラットタイプの2種類があります。
3. 露出部には絶縁コーティング処理を施しておりますので安全です。
材質
黄銅 t=0.8 ニッケルメッキ仕上 絶縁コーティング(黒色)付
質量 : 折り曲げタイプ 20g、 フラットタイプ 19.9g※その他の色のコーティングも製作可能です。ご相談ください。
※最大通電電流 : 30A
梱包数 各10本
< 対象機器>
三菱電機 CP-30BA 、 富士電機 CP-F 他35mm幅のサーキットプロテクタ
外形図



製品情報・印刷用PDFはこちら
CADデータのダウンロードはこちら
