新製品情報

2013年5月7日

ファン用端子台取付金具 FTK-90・160RoHS対応

2013.05.07

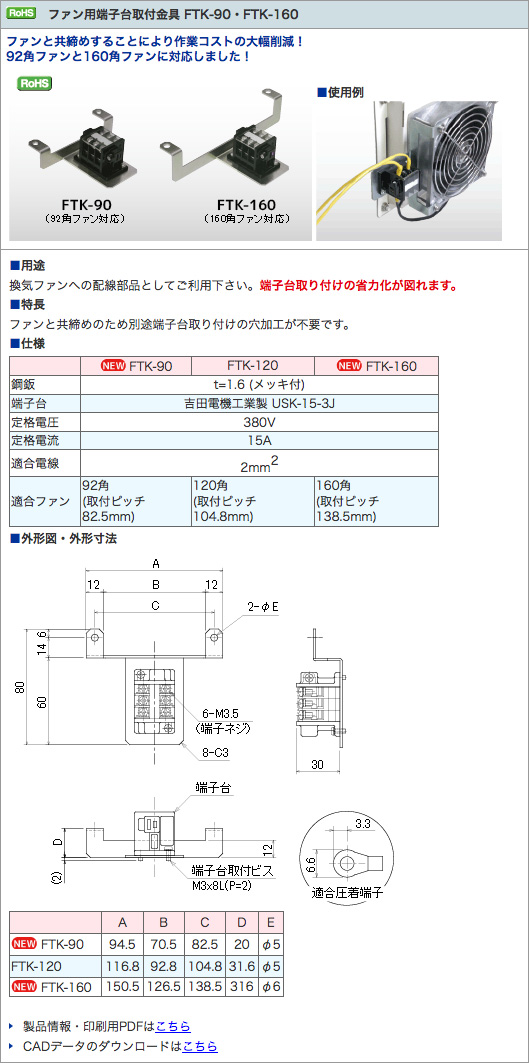

 ファン用端子台取付金具 FTK-90・FTK-160
ファンと共締めすることにより作業コストの大幅削減!
92角ファンと160角ファンに対応しました!

使用例

用途
換気ファンへの配線部品としてご利用下さい。端子台取り付けの省力化が図れます。
特長
ファンと共締めのため別途端子台取り付けの穴加工が不要です。
仕様
FTK-90 FTK-120 FTK-160
鋼鈑 t=1.6 (メッキ付)
端子台 吉田電機工業製 USK-15-3J
定格電圧 380V
定格電流 15A
適合電線 2mm2
適合ファン 92角
(取付ピッチ 82.5mm)
120角
(取付ピッチ 104.8mm)
160角
(取付ピッチ 138.5mm)
外形図・外形寸法

A B C D E
FTK-90 94.5 70.5 82.5 20 φ5
FTK-120 116.8 92.8 104.8 31.6 φ5
FTK-160 150.5 126.5 138.5 316 φ6



製品情報・印刷用PDFはこちら
CADデータのダウンロードはこちら
