新製品情報

2012年5月16日

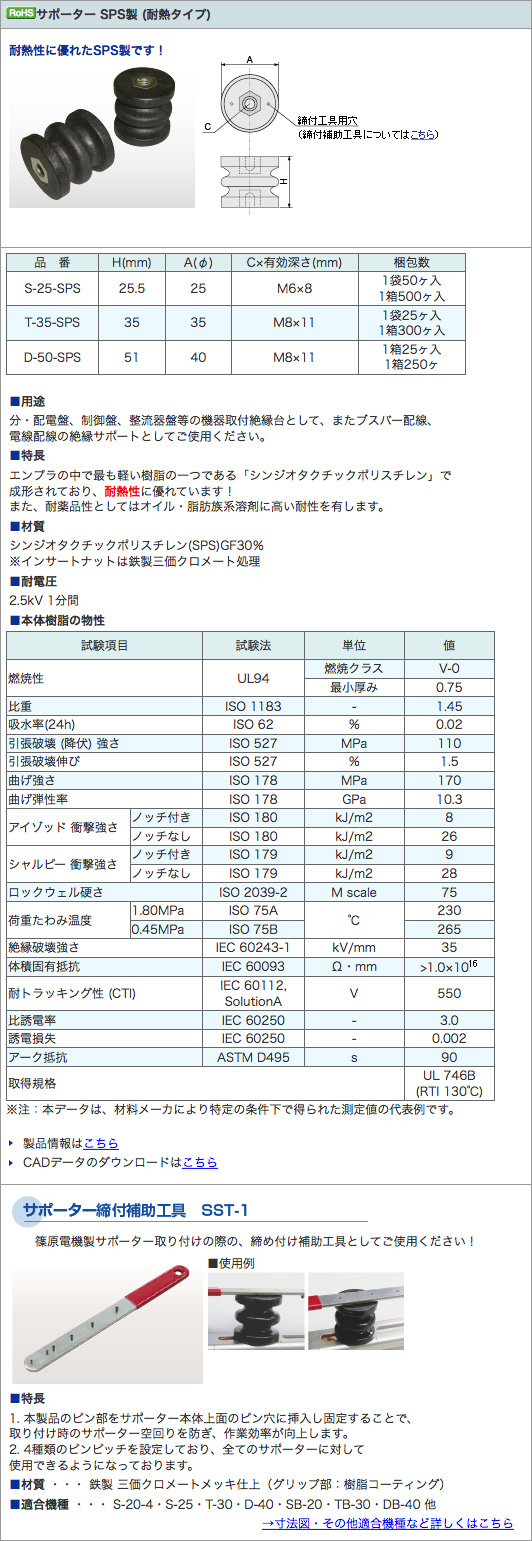

サポーター SPS製 <耐熱タイプ> RoHS対応

2012.05.16

サポーター SPS製 (耐熱タイプ)
耐熱性に優れたSPS製です!

品 番
H(mm)
A(φ)
C×有効深さ(mm)
梱包数
S-25-SPS
25.5
25
M6×8
1袋50ヶ入
1箱500ヶ入
T-35-SPS
35
35
M8×11
1袋25ヶ入
1箱300ヶ入
D-50-SPS
51
40
M8×11
1箱25ヶ入
1箱250ヶ



用途
分・配電盤、制御盤、整流器盤等の機器取付絶縁台として、またブスバー配線、
電線配線の絶縁サポートとしてご使用ください。
特長
エンプラの中で最も軽い樹脂の一つである「シンジオタクチックポリスチレン」で
成形されており、耐熱性に優れています!
また、耐薬品性としてはオイル・脂肪族系溶剤に高い耐性を有します。
材質
シンジオタクチックポリスチレン(SPS)GF30%
※インサートナットは鉄製三価クロメート処理
耐電圧
2.5kV 1分間
本体樹脂の物性
試験項目
試験法
単位
燃焼性
UL94
燃焼クラス
V-0
最小厚み
0.75
比重
ISO 1183
-
1.45
吸水率(24h)
ISO 62
%
0.02
引張破壊 (降伏) 強さ
ISO 527
MPa
110
引張破壊伸び
ISO 527
%
1.5
曲げ強さ
ISO 178
MPa
170
曲げ弾性率
ISO 178
GPa
10.3
アイゾッド 衝撃強さ ノッチ付き
ISO 180
kJ/m2
8
ノッチなし
ISO 180
kJ/m2
26
シャルピー 衝撃強さ ノッチ付き
ISO 179
kJ/m2
9
ノッチなし
ISO 179
kJ/m2
28
ロックウェル硬さ
ISO 2039-2
M scale
75
荷重たわみ温度 1.80MPa
ISO 75A
230
0.45MPa
ISO 75B
265
絶縁破壊強さ
IEC 60243-1
kV/mm
35
体積固有抵抗
IEC 60093
Ω・mm
>1.0×10
耐トラッキング性 (CTI)
IEC 60112,
SolutionA
V
550
比誘電率
IEC 60250
-
3.0
誘電損失
IEC 60250
-
0.002
アーク抵抗
ASTM D495
s
90
取得規格
UL 746B
(RTI 130℃)

※注:本データは、材料メーカにより特定の条件下で得られた測定値の代表例です。

製品情報はこちら
CADデータのダウンロードはこちら



篠原電機製サポーター取り付けの際の、締め付け補助工具としてご使用ください!
■使用例
特長
1. 本製品のピン部をサポーター本体上面のピン穴に挿入し固定することで、取り付け時のサポーター空回りを防ぎ、作業効率が向上します。
2. 4種類のピンピッチを設定しており、全てのサポーターに対して使用できるようになっております。
材質 ・・・ 鉄製 三価クロメートメッキ仕上(グリップ部:樹脂コーティング)
適合機種 ・・・ S-20-4・S-25・T-30・D-40・SB-20・TB-30・DB-40 他
