HOME > ニュース > DHホルダー（ZRAC-11対応品）

2012年2月16日

DHホルダー（ZRAC-11対応品）

2012.02.16

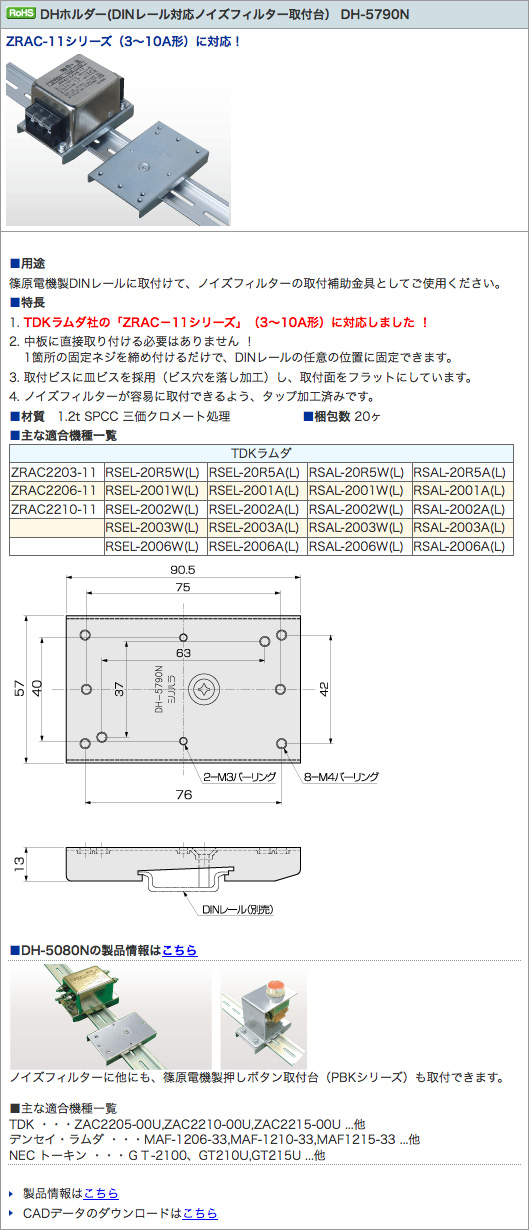

DHホルダー(DINレール対応ノイズフィルター取付台） DH-5790N

ZRAC-11シリーズ（3～10A形）に対応！

■用途

篠原電機製DINレールに取付けて、ノイズフィルターの取付補助金具としてご使用ください。

■特長

1.

TDKラムダ社の「ZRAC－11シリーズ」（3～10A形）に対応しました！

2.

中板に直接取り付ける必要はありません！
1箇所の固定ネジを締め付けるだけで、DINレールの任意の位置に固定できます。

3.

取付ビスに皿ビスを採用（ビス穴を落し加工）し、取付面をフラットにしています。

4.

ノイズフィルターが容易に取付できるよう、タップ加工済みです。

■材質　1.2t SPCC 三価クロメート処理　　　　　　■梱包数 20ヶ

■主な適合機種一覧

TDKラムダ
ZRAC2203-11	RSEL-20R5W(L)	RSEL-20R5A(L)	RSAL-20R5W(L)	RSAL-20R5A(L)
ZRAC2206-11	RSEL-2001W(L)	RSEL-2001A(L)	RSAL-2001W(L)	RSAL-2001A(L)
ZRAC2210-11	RSEL-2002W(L)	RSEL-2002A(L)	RSAL-2002W(L)	RSAL-2002A(L)
	RSEL-2003W(L)	RSEL-2003A(L)	RSAL-2003W(L)	RSAL-2003A(L)
	RSEL-2006W(L)	RSEL-2006A(L)	RSAL-2006W(L)	RSAL-2006A(L)

■DH-5080Nの製品情報はこちら

ノイズフィルターに他にも、篠原電機製押しボタン取付台（PBKシリーズ）も取付できます。■主な適合機種一覧
TDK ・・・ZAC2205-00U,ZAC2210-00U,ZAC2215-00U …他
デンセイ・ラムダ・・・MAF-1206-33,MAF-1210-33,MAF1215-33 …他
NEC トーキン・・・ＧＴ-2100、GT210U,GT215U …他

	製品情報はこちら
	CADデータのダウンロードはこちら
