新製品情報

2011年12月1日

窓枠付小扉

2011.12.01

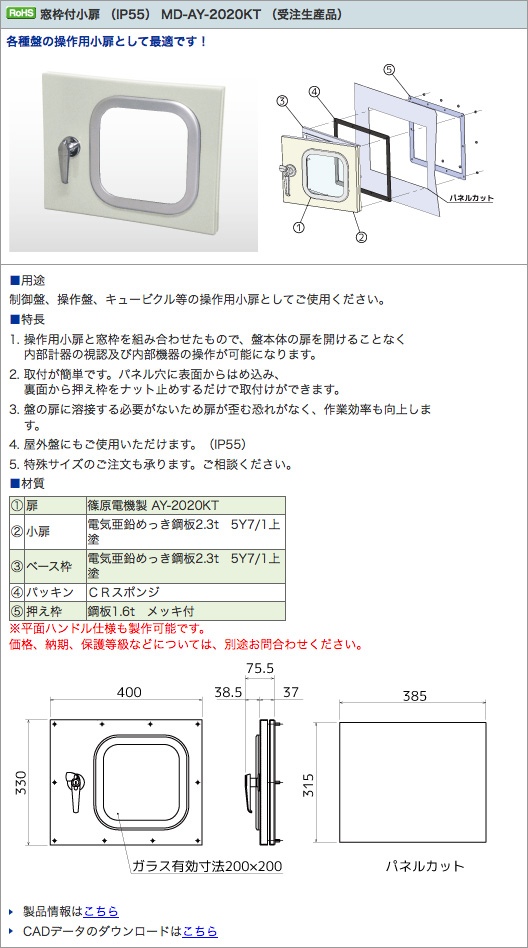

窓枠付小扉 (IP55) MD-AY-2020KT (受注生産品)
各種盤の操作用小扉として最適です!

用途
制御盤、操作盤、キュービクル等の操作用小扉としてご使用ください。
特長
1. 操作用小扉と窓枠を組み合わせたもので、盤本体の扉を開けることなく
内部計器の視認及び内部機器の操作が可能になります。
2. 取付が簡単です。パネル穴に表面からはめ込み、
裏面から押え枠をナット止めするだけで取付けができます。
3. 盤の扉に溶接する必要がないため扉が歪む恐れがなく、作業効率も向上します。
4. 屋外盤にもご使用いただけます。(IP55)
5. 特殊サイズのご注文も承ります。ご相談ください。
材質
篠原電機製 AY-2020KT
小扉 電気亜鉛めっき鋼板2.3t 5Y7/1上塗
ベース枠 電気亜鉛めっき鋼板2.3t 5Y7/1上塗
パッキン CRスポンジ
押え枠 鋼板1.6t メッキ付

※平面ハンドル仕様も製作可能です。

価格、納期、保護等級などについては、別途お問合わせください。

製品情報はこちら
CADデータのダウンロードはこちら
