新製品情報

2009年6月19日

ゴム窓枠 GMY型RoHS対応

2009.6.19

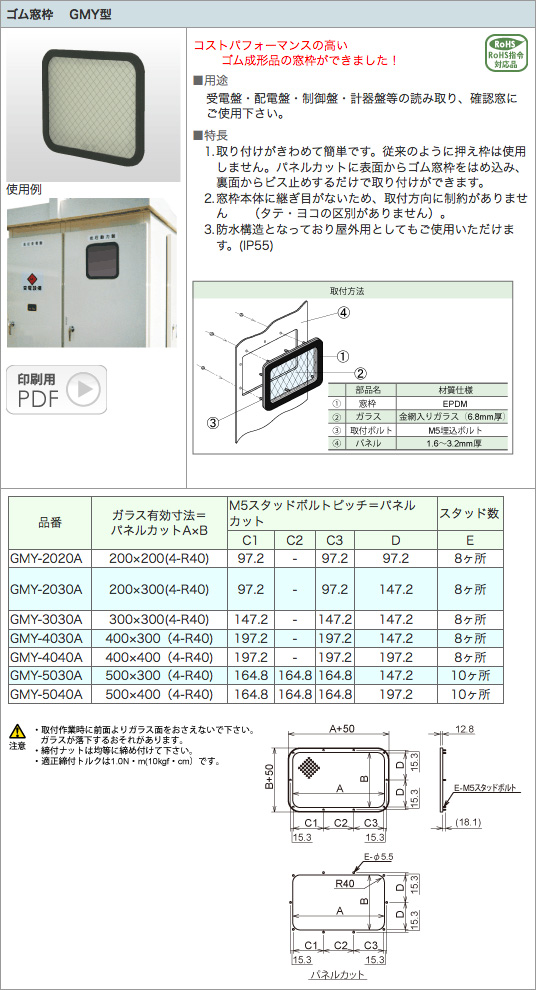

ゴム窓枠　 GMY型
ゴム窓枠　GMY型
使用例
ゴム窓枠　GMY型

ゴム窓枠　GMY型 印刷用PDF
コストパフォーマンスの高いゴム成形品の窓枠ができました！
■ 用途　
受電盤・配電盤・制御盤・計器盤等の読み取り、確認窓にご使用下さい。
■ 特長
1. 取り付けがきわめて簡単です。従来のように押え枠は使用しません。パネルカットに表面からゴム窓枠をはめ込み、裏面からビス止めするだけで取り付けができます。
2. 窓枠本体に継ぎ目がないため、取付方向に制約がありません（タテ・ヨコの区別がありません）。
3. 防水構造となっており屋外用としてもご使用いただけます。(IP55)
ゴム窓枠　GMY型
品番
ガラス有効寸法＝
パネルカットA×B
 M5スタッドボルトピッチ＝パネルカット スタッド数
C1
C2
C3
D
E
GMY-2020A
200×200(4-R40)
97.2
–
97.2
97.2
8ヶ所
GMY-2030A

200×300(4-R40)
97.2
–
97.2
147.2
8ヶ所
GMY-3030A
300×300(4-R40)
147.2
–
147.2
147.2
8ヶ所
GMY-4030A
400×300（4-R40)
197.2
–
197.2
147.2
8ヶ所
GMY-4040A
400×400（4-R40)
197.2
–
197.2
197.2
8ヶ所
GMY-5030A
500×300（4-R40)
164.8
164.8
164.8
147.2
10ヶ所
GMY-5040A
500×400（4-R40)
164.8
164.8
164.8
197.2
10ヶ所
ゴム窓枠　GMY型 ゴム窓枠　GMY型

印刷用ファイル：388.0 KB
