新製品情報

2009年2月2日

ブランクパネル

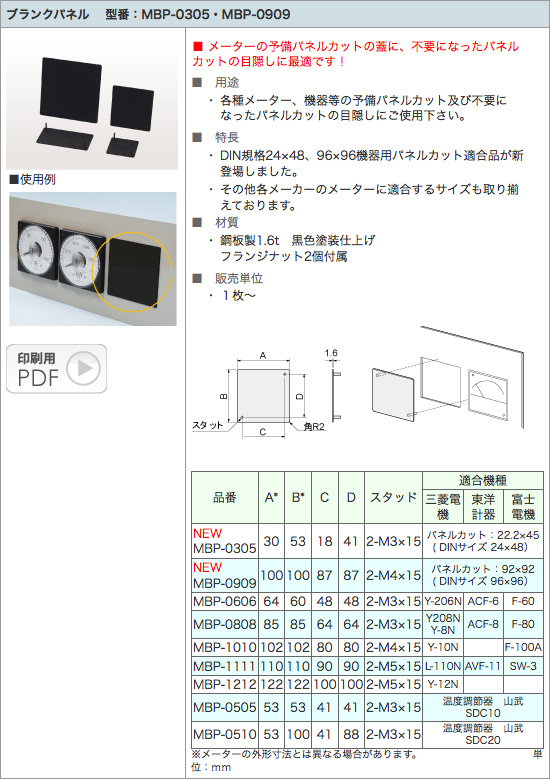

2009.2.2_01

ブランクパネル　 型番：MBP-0305・MBP-0909
ブランクパネル
■使用例
ブランクパネル
ブランクパネル印刷用PDF
■ メーターの予備パネルカットの蓋に、不要になったパネルカットの目隠しに最適です！
■ 　用途　
・ 各種メーター、機器等の予備パネルカット及び不要になったパネルカットの目隠しにご使用下さい。
■ 　特長
・ DIN規格24×48、96×96機器用パネルカット適合品が新登場しました。
・ その他各メーカーのメーターに適合するサイズも取り揃えております。
■ 　材質
・ 鋼板製1.6t　黒色塗装仕上げ
フランジナット2個付属
■ 　販売単位
・ １枚～
ブランクパネル
品番
A*
B*
C
D
スタッド
適合機種
三菱電機
東洋
計器
富士
電機
NEW
MBP-0305
30
53
18
41
2-M3×15
パネルカット：22.2×45
( DINサイズ 24×48）
NEW
 MBP-0909
100
100
87
87
2-M4×15
パネルカット：92×92( DINサイズ 96×96）
MBP-0606
64
60
48
48
2-M3×15
Y-206N
ACF-6
F-60
MBP-0808
85
85
64
64
2-M3×15
Y208N
Y-8N
ACF-8
F-80
MBP-1010
102
102
80
80
2-M4×15
Y-10N
F-100A
MBP-1111
110
110
90
90
2-M5×15
L-110N
AVF-11
SW-3
MBP-1212
122
122
100
100
2-M5×15
Y-12N
MBP-0505
53
53
41
41
2-M3×15
温度調節器　山武 SDC10
MBP-0510
53
100
41
88
2-M3×15
温度調節器　山武 SDC20

※メーターの外形寸法とは異なる場合があります。　　　　　　　　　　　単位：ｍｍ
