楽ackネット整線システム

用 途
電源コード、LANケーブル、光ケーブルなど多くのケーブル整線にお使いください。
特長
  1. 配線工事の際に容易に系統別に整線することができます。
  2. 増設・移設が簡単にできます。
  3. 作業性が良く、点検も容易です。
材質
【ケーブルラック】
スチール製(紛体塗装)
格子ピッチ:50mm×50mm
枠径:外枠8mm 内側3mm

【専用ケーブルガイド】
ポリプロピレン(黒色)


配線工事のスマート化

サーバーラック内は電源コード、LANケーブル、
光ケーブルなど多くのケーブル接続があります。
また系統別の配線があるために運用者が容易に
配線接続でき、また容易に点検ができることが
必要です。さらにデータセンター分野では、
増設・改造・移設等が頻繁に発生します。

これらに柔軟に対応できるケーブルマネジメントが必要です。


サーバラックのケーブル整線要求事項

・配線工事の際に容易に整線できること。
・系統別に整線できること。
・増設・移設などが容易にできること。
・束ねてしまわないで面で整線できること。
・サーバラックの両サイドスペースを利用して
エアフローを邪魔しないこと。
・配線ダクトを使用しないで整線できること。
配線ダクトは作業性が悪く点検も容易でない。

①【ケーブルラック】
(仕様)
標準サイズは30cm×90cm~90cm×180cmと16種類取り揃えております。
数量が多い場合はサイズオーダーも可能です。
材質 : スチール製(紛体塗装) / 格子ピッチ : 50mm×50mm
枠径 : 外枠8mm 内側3mm
(品番)
 【ケーブルラックの品番選定について】

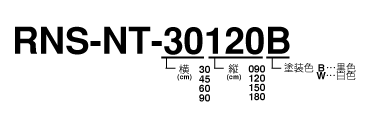

 例) RNS-NT-30120B → 横30cm×縦120cmの黒色塗装

品番 横幅(mm)

高さ(mm)

RNS-NT-30090B(W) 300 900
RNS-NT-30120B(W) 1200
RNS-NT-30150B(W) 1500
RNS-NT-30180B(W) 1800
RNS-NT-45090B(W) 450 900
RNS-NT-45120B(W) 1200
RNS-NT-45150B(W) 1500
RNS-NT-45180B(W) 1800
RNS-NT-60090B(W) 600 900
RNS-NT-60120B(W) 1200
RNS-NT-60150B(W) 1500
RNS-NT-60180B(W) 1800
RNS-NT-90090B(W) 900 900
RNS-NT-90120B(W) 1200
RNS-NT-90150B(W) 1500
RNS-NT-90180B(W) 1800
※型番の末尾は塗装を示すものです。黒と白の二種類ございます。

②【専用ケーブルガイド】
(仕様)
縦横自由に装着可能。
その他ケーブルバインダーや、マジックファスナーも使用可能。
色分けして系統別に分離することができます。
材質 : ポリプロピレン(黒色)

(品番)
RNS-CG-5035-P50B
③【取付金具】
ねじ止めタイプ RNS-TK-3053BA
マグネットタイプ RNS-TK-2080MA
吊下げ・アジャスト式 RNS-TK-1218TA


本製品をご注文の際は
①ケーブルラック、②専用ケーブルガイド、③取付金具の3点をあわせて
ご注文ください。個別販売も可能です。


※2次元CADおよび3次元CADのデータダウンロードには、会員ログインが必要です。

品番 カタログ 2次元CAD 3次元CAD
PDF DXF DWG SAT STEP XT IGS
RNS-NT-30090B
RNS-NT-30090W
RNS-NT-30120B
RNS-NT-30120W
RNS-NT-30150B
RNS-NT-30150W
RNS-NT-30180B
RNS-NT-30180W
RNS-NT-45090B
RNS-NT-45090W
RNS-NT-45120B
RNS-NT-45120W
RNS-NT-45150B
RNS-NT-45150W
RNS-NT-45180B
RNS-NT-45180W
RNS-NT-60090B
RNS-NT-60090W
RNS-NT-60120B
RNS-NT-60120W
RNS-NT-60150B
RNS-NT-60150W
RNS-NT-60180B
RNS-NT-60180W
RNS-NT-90090B
RNS-NT-90090W
RNS-NT-90120B
RNS-NT-90120W
RNS-NT-90150B
RNS-NT-90150W
RNS-NT-90180B
RNS-NT-90180W
